Russian Filtre Pres için Piston Pompasının Tanıtımı
YB serisi seramik dalgıç pompa, hidrolik tahrikli, çift çubuklu, çift etkili pozitif yer değiştirme mekanizması olarak çalışır. Esas olarak seramik, kaolin ve taş atık sularını vb. arıtmak için dairesel yüksek basınçlı filtre presleri için uygundur. Maksimum basınç 2.0Mpa'ya ulaşabilir. Piston için α-tipi alümina ile üretilen bu ürün, aşınma ve korozyona karşı olağanüstü bir dirence sahiptir. Ayrıca, asitlere ve alkalilere karşı dayanıklılığı, kullanıcı dostu çalışması, bakım kolaylığı ve uzun kullanım ömrü, özellikle bir filtre presiyle birlikte katı-sıvı ayırma görevleri için en uygun seçim olmasını sağlar.
Katı-sıvı ayrıştırma alanında, filtre pres kritik bir bileşen olarak öne çıkmaktadır ve YB serisi seramik dalgıç pompanın entegrasyonu verimliliğini kat kat artırmaktadır. Hassas ölçümü ve istikrarlı çıkışı, filtre presinin eşit bir besleme almasını sağlayarak operasyonel aksaklık olasılığını azaltır. Ayrıca, pompanın dayanıklılığı ve aşındırıcı maddelere karşı direnci, zorlu bulamaçlar veya kimyasal olarak agresif sıvılarla uğraşırken bile filtre pres sisteminin tavizsiz kalacağı anlamına gelir. Pompa ve filtre pres arasındaki bu sinerji yalnızca ayırma işlemini kolaylaştırmakla kalmaz, aynı zamanda genel ekipman ömrünü uzatarak endüstriler için uygun maliyetli ve güvenilir operasyonlar sağlar.
Ürün Parametresi
| Model | Nominal akış miktarı (M³/H) | Basınç aralığı (MPA) | Önceden ayarlanmış basınç (MPA) | İnme (MM) | Motor ile donatılmış (KW) | Boyutlar Uzunluk*Genişlik*Yükseklik (M) | Giriş/çıkış pulp flanşı PN16 |
|---|---|---|---|---|---|---|---|
| YB85-2.8 | 2.8 | 0-2.5 | 2 | 220 | 4 | 1.29*1.05*1.5 | DN50/DN40 |
| YB120-7.1 | 7.1 | 0-2.5 | 2 | 250 | 5.5/7.5 | 1.6*1.15*1.6 | DN80/DN65 |
| YB140-10 | 10 | 0-2.5 | 2 | 250 | 7.5/11 | 1.6*1.2*1.6 | DN80/DN65 |
| YB200-19 | 19 | 0-2.5 | 2 | 250 | 18.5 | 1.7*1.3*1.9 | DN100/DN80 |
| YB250-30 | 30 | 0-2 | 1.8 | 250 | 22 | 1.94*1.6*2.2 | DN125/DN100 |
| YB300-40 | 40 | 0-2 | 1.8 | 250 | 30 | 2.1*1.8*2.2 | DN125/DN125 |
| YB300J-60 | 60 | 0-1.5 | 1.2 | 350 | 37 | 2.1*1.8*2.32 | DN150/DN150 |
| YB300J-60 | 60 | 0-2.0 | 1.8 | 350 | 45 | 2.1*1.8*2.32 | DN150/DN150 |
| YB400-80 | 80 | 0-1.8 | 1.6 | 350 | 55 | 2.48*2.5*2.6 | DN150/DN150 |
| YB400-100 | 100 | 0-1.5 | 1.2 | 350 | 55 | 2.48*2.5*2.6 | DN150/DN150 |
| YB400-120 | 120 | 0-1.2 | 1 | 350 | 55 | 2.48*2.5*2.6 | DN150/DN150 |
Filtre Pres Pistonlu Pompa Çalışma Prensibi
Alım Aşaması: Piston geri çekilirken besleme valfi açılır ve piston içindeki silindir boşluğunu besleme portuna bağlayarak sıvıyı pistonun silindirine çeker.
Fırlatma Aşaması: Pistonun ileri hareketiyle besleme valfi kapanarak pistonun silindir boşluğunu tahliye portuna bağlar. Bu ileri hareket, silindirin hacmini azaltarak sıvıyı dışarı atmaya zorlar.
Basınç Oluşumu: Piston ilerledikçe, silindirdeki azalan hacim sıvıyı sıkıştırarak basıncı yükseltir. Piston en öndeki konumuna ulaştığında basınç en üst seviyeye çıkar.
Döngüsel Çalışma: Piston daha sonra geriye doğru yolculuğuna başlar, besleme valfini yeniden açar ve sıvının silindiri yeniden doldurmasına izin verir. Bu tekrarlayan hareket, basıncı sürekli olarak yükselterek sıvıyı işlenmek üzere filtre presine doğru yönlendirir.

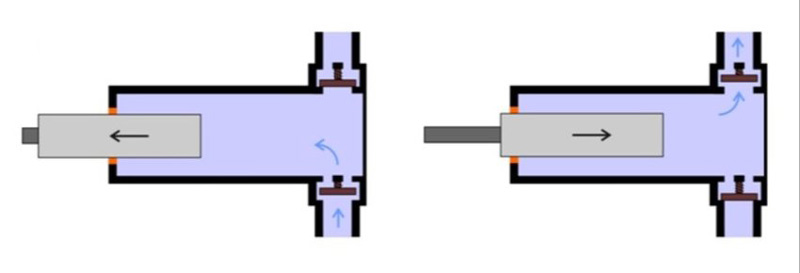

Pistonlu Pompa Şeması
Pistonlu Pompa Avantajları
Dayanıklılık: İnce öğütülmüş alümina seramikten üretilen piston, HLC8,5'i aşan bir sertliğe ve 0,4um yüzey pürüzlülüğüne sahiptir.
Etkileyici Kendinden Emişli: Piston tipi vakum yöntemini kullanarak, 4-8 metrelik kendinden emişli bir menzile sahiptir, ancak bu, malzemenin özgül ağırlığına göre değişebilir.
Tutarlı Basınç Regülasyonu: Bu çamur pompasının çalışma basıncı 0-20 kg aralığında ayarlanabilir. Ayarlandıktan sonra bu basınç, pompanın çıkış akış hızındaki herhangi bir değişiklikten etkilenmez.
Yüksek Basınç Kapasitesi: Standart modeller 20 kg'a kadar basınçlara ulaşabilir. Özellikle, tutarlı akış hızlarıyla ≥ 5 kg basınçlarda çalışırken, dalgıç çamur pompasının motor gücü diğer pompa çeşitlerinden 1 ila 2 boyut daha küçüktür.
Kullanıcı Dostu: Basınç ayarlamaları basittir - basınç ayar valfini sıkmanız veya gevşetmeniz yeterlidir. Bir kez ayarlandıktan ve kilitlendikten sonra, gelecekte yeniden kalibrasyona gerek yoktur.
Uygun Maliyetli: Pompanın birincil aşınma bileşenleri valf diskleri ve piston contalarıdır. Seramik çamurunun her 3-6 ayda bir değiştirilmesi gerekirken, belediye çamurunun her 6-12 ayda bir değiştirilmesi gerekir.
Uzatılmış Kullanım Ömrü: En az 15 yıl dayanacak şekilde tasarlanmıştır.
Bitmiş Ürün
Dalgıç Pompa Önlemleri
Ortam Çalışma Koşulları: Çalışma arızalarını önlemek için dalgıç pompa tarafından taşınan ortamda büyük partiküllerin bulunmadığından emin olun. Demir kontaminasyonu gerektirmeyen ortamlar için paslanmaz çelik dalgıç pompaları tercih edin. Asidik veya alkalin ortamlar için korozyon önleyici dalgıç pompaları seçin.
Akış Aralığı: Dalgıç pompa modeli nominal akış hızını gösterse de, seçiminizi yaparken uygun bir marjı hesaba katmanız çok önemlidir.
Basınç Seviyesi Değerlendirmesi: Dalgıç pompanın nominal basıncı 2.0-2.5MPa'ya ulaşabilir. Bir filtre presiyle eşleştirildiğinde, değişken bir pompa tavsiye edilirken, israfı en aza indirmek için bulamaç dağıtımı için düşük basınçlı bir pompa daha uygundur.
Model Seçimi: Yukarıdaki parametreleri tamamladıktan sonra, YB serisi seramik dalgıç pompayı tercih edin. Daha küçük bir pompa yerine daha büyük bir pompanın tercih edilmesi tavsiye edilir.
Uzmanlık Arayın: Belirsizlikler ortaya çıkarsa, üretim uzmanlarıyla iletişime geçmekten çekinmeyin. Profesyonel mühendisler ve teknisyenler seçim sürecinde yardımcı olmaya hazırdır.
