Filtre Pres için Yatay Santrifüj Pompanın Tanıtımı
Genellikle filtre pres uygulamalarında kullanılan ISW tipi yatay santrifüj pompa, IS tipi santrifüj pompa ile dikey pompanın benzersiz yapısal birleşiminden üretilmiştir. Bu pompa, uluslararası ISO2858 standardına ve boru hattı santrifüj pompaları için revize edilmiş ulusal standart olan JB/T53058-93'e uygun olarak özenle hazırlanmış, yüksek verimli ve enerji tasarruflu bir üründür.
Pompa, gelişmiş yerli hidrolik modellerden yararlanılarak optimizasyon ve tasarıma tabi tutulmuştur. Aynı zamanda, değişen çalışma sıcaklıkları ve ortamlarına göre ISW tipinden sıcak su pompaları, yüksek sıcaklık pompaları, kimyasal pompalar ve yağ pompaları gibi türevler geliştirilmiştir. Bunlar artık ulusal standart ürünler olarak kabul edilmektedir.

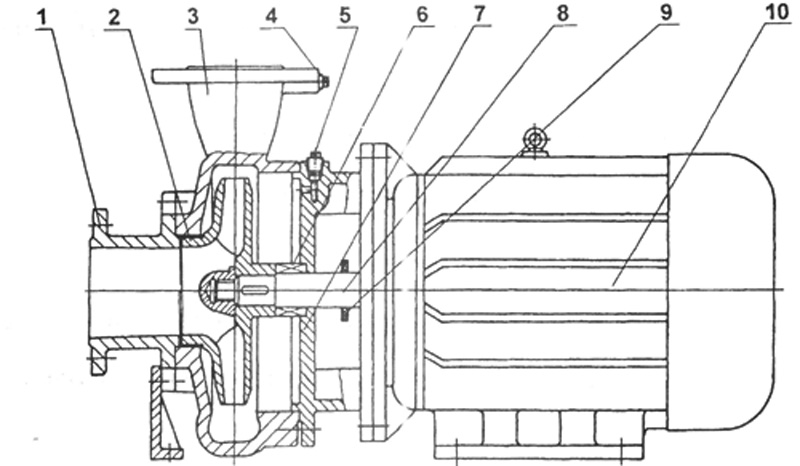

ISW tipi Yatay Santrifüj Pompa Yapı Şeması
1. İnhalasyon odası
2. Çark
3. Pompa gövdesi
4. Basınç tapasını çıkarın
5. Hava alma tapası
6. Mekanik salmastra
7. Pompa kapağı
8. Pompa mili
9. Su tutucu halka
10. Y serisi motor
Yatay Santrifüj Pompa Modeli Anlamı
Örneğin: ISW100-160(I)AB
ISW-yatay santrifüj pompa
100-nominal pompa giriş ve çıkış çapı (mm)
160-çark nominal çapı (mm)
I-trafik sınıflandırması
Birinci ve ikinci kesimden sonra AB çarkı
Filtre Pres Santrifüj Pompa Parametresi
| Model | Kalibre (mm) | Akış (m3/h) | Akış (L/S) | Asansör (m) | Verimlilik (%) | Hız (d/dk) | Motor gücü (KW) | Gerekli NPSH(r) |
|---|---|---|---|---|---|---|---|---|
| 15-80 | 15 | 1.1 | 0.3 | 8.5 | 26 | 2800 | 0.18 | 2.3 |
| 20-110 | 20 | 1.8 | 0.5 | 16 | 25 | 2800 | 0.37 | 2.3 |
| 20-160 | 20 | 1.8 | 0.5 | 33 | 19 | 2900 | 0.75 | 2.3 |
| 25-125 | 25 | 2.8 | 0.78 | 20.6 | 28 | 2900 | 0.75 | 2.3 |
| 32-125 | 32 | 3.5 | 0.97 | 22 | 40 | 2900 | 0.75 | 2.3 |
| 40-100 | 40 | 4.4 | 1.22 | 13.2 | 48 | 2900 | 0.55 | 2.3 |
| 50-100 | 50 | 8.8 | 2.44 | 13.6 | 55 | 2900 | 1.1 | 2.3 |
| 65-100 | 65 | 17.5 | 4.86 | 13.7 | 67 | 2900 | 1.5 | 2.5 |
| 80-100 | 80 | 35 | 9.72 | 13.8 | 67 | 2900 | 3 | 3 |
| 100-100 | 100 | 70 | 19.4 | 13.6 | 66 | 2900 | 5.5 | 4.5 |
| 125-100 | 125 | 96 | 26.7 | 13 | 82 | 2900 | 11 | 4 |
| 150-125 | 150 | 96 | 26.7 | 22.6 | 66 | 2900 | 11 | 4 |
Daha fazla model için lütfen bize danışın
ISW tipi Yatay Santrifüj Pompa Uygulamaları
1. ISW tipi boru hattı santrifüj pompası, temiz su ve temiz su ile benzer fiziksel ve kimyasal özellikleri paylaşan diğer sıvıları taşımak için tasarlanmıştır. Endüstriyel ve kentsel su temini ve drenajı, yüksek bina su basınçlandırması, bahçe sulama, yangın sistemi basınçlandırması ve ekipman entegrasyonu için idealdir. Maksimum çalışma sıcaklığı T: ≤80 ℃'dir.
2. Sıcak su (yüksek sıcaklık) sirkülasyonu için tasarlanan ISWR (WRG) tipi pompa, enerji, metalurji, kimya, tekstil, kağıt üretimi ve konaklama gibi sektörlerde yaygın olarak kullanılmaktadır. Kazanlarda ve kentsel ısıtma sistemlerinde yüksek sıcaklıktaki sıcak suyun basınçlı sirkülasyonunu kolaylaştırır. ISWR maksimum T: ≤120℃ çalışma sıcaklığına sahipken, WRG T: ≤240℃'ye kadar çalışabilir.
3. ISWH yatay kimyasal pompa, katı parçacıklar içermeyen ve suya benzer bir viskoziteye sahip aşındırıcı sıvıları taşımak için üretilmiştir. Petrol, kimya, metalürji, enerji, kağıt, gıda, ilaç ve sentetik elyaf gibi endüstriler için uygundur. Çalışma sıcaklığı aralığı T: -20 ℃ ila 120 ℃'dir.
4. ISWB yatay yağ pompası benzin, dizel ve kerosen gibi petrol ürünlerinin taşınması için uzmanlaşmıştır. T: -20 ℃ ila 120 ℃ sıcaklık aralığında çalışır.

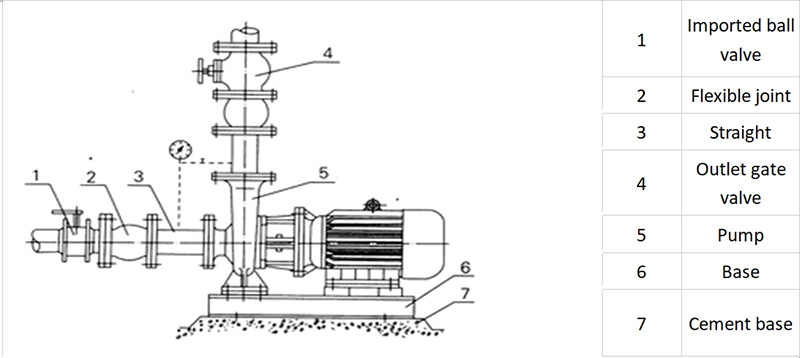

Yatay Santrifüj Pompaların Kurulumu
1. Kurulumdan önce, kullanım sırasında çarkın ve pompa gövdesinin zarar görmesini önlemek için pompa gövdesini sert cisimler açısından iyice inceleyin.
2. Kurulum sırasında pompaya herhangi bir boru hattı yönetim hacmi eklemekten kaçının, çünkü bu pompayı bozabilir ve normal işlevini engelleyebilir.
3. Çalıştırma sırasında pompanın performansında titreşimden kaynaklanan kesintileri önlemek için ankraj cıvatalarını sıkıca sabitleyin.
4. Pompanın hem giriş hem de çıkış boru hatlarına ayar valfleri takın. Ayrıca, pompanın belirtilen çalışma parametreleri dahilinde çalıştığından ve düzgün işlevini sürdürdüğünden emin olmak için pompanın çıkışına yakın bir yere bir basınç göstergesi yerleştirin.
5. Tahliye boru hattında bir çek valf varsa, sürgülü valfin ötesine yerleştirilmelidir.
