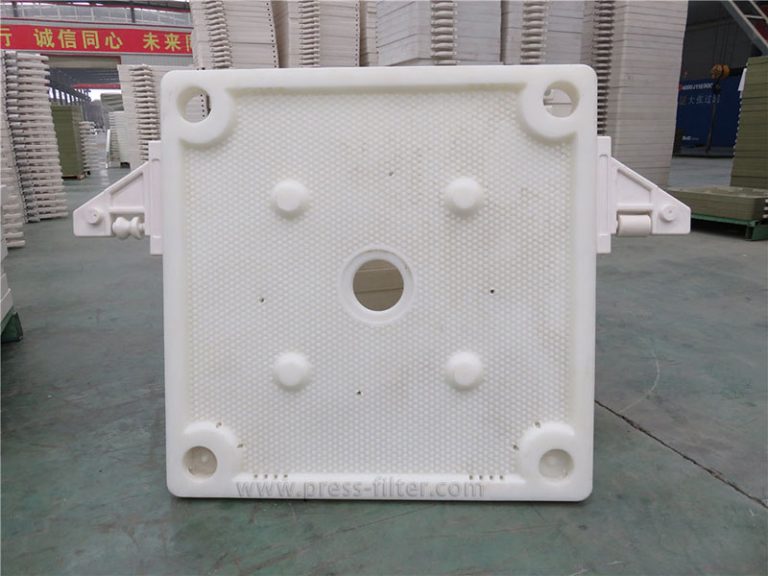

Filtre Pres için Filtre Plakası

Filtre Pres için Filtre Plakası

Filtre plakası, bir filtre pres makinesindeki katı-sıvı ayırma işleminde kullanılan çok önemli bir bileşendir. Bu plakalar polipropilen, paslanmaz çelik, dökme demir ve alüminyum gibi çeşitli malzemelerden üretilir ve özel uygulama ihtiyaçlarını ve filtrasyon gereksinimlerini karşılamak için uyarlanmış çeşitli şekil ve boyutlarda mevcuttur. Filtre plakası türleri arasında plaka ve çerçeve, hazne, membran, paslanmaz çelik, dökme demir, contalı ve yuvarlak filtre plakaları bulunur.

Su arıtmada filtre plakası hayati bir rol oynar. Filtre plakasının performansı ve dayanıklılığı, filtrelenen suyun kalitesi ve miktarının yanı sıra su ve kanalizasyon arıtma tesislerinin operasyonel verimliliğini de önemli ölçüde etkiler. Aşağıda bazı yaygın filtre plakaları verilmiştir.

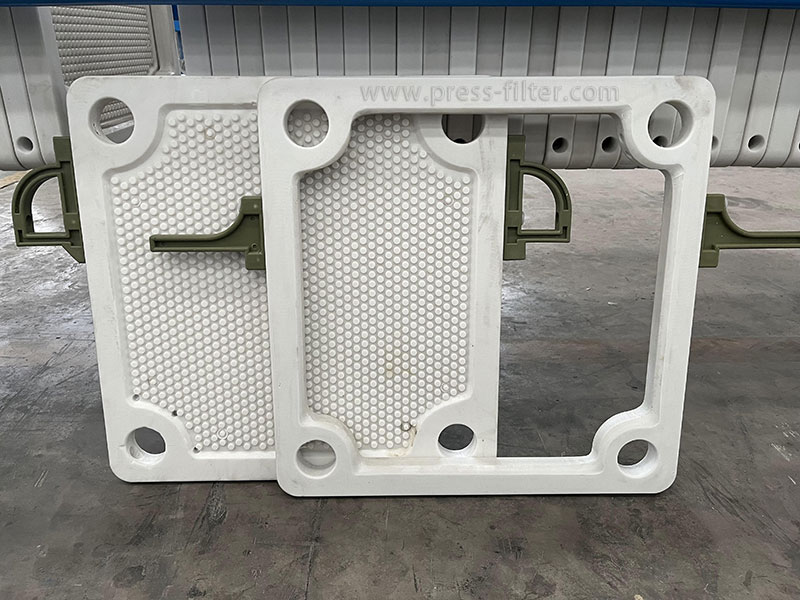

Plaka ve Çerçeve Filtre Plakası

Plaka ve çerçeve filtre plakaları, çeşitli katı-sıvı ayırma işlemlerinde yaygın olarak kullanılan yaygın filtre plakası tasarımlarıdır. Bu filtre plakası tasarımı, basit ancak etkili yapısıyla bilinir. Plaka ve çerçeve filtre plakaları, filtre bezinin veya diğer filtre ortamının plakalar ve çerçeveler arasına sıkıştırıldığı bir dizi paralel plaka ve çerçeveden oluşur. Filtre plakası monte edildiğinde ve basınçlandırıldığında, arıtılacak sıvı filtre ortamından geçer ve katı partiküller filtre bezinin yüzeyinde tutulur, böylece katı-sıvı ayrımı sağlanır.

Buna ek olarak, plaka ve çerçeve filtre plakaları, farklı çalışma koşullarına ve ortam özelliklerine uyum sağlamak için malzeme seçimi (polipropilen, paslanmaz çelik vb.) dahil olmak üzere farklı endüstriyel ihtiyaçlara göre özelleştirilebilir. Verimli filtreleme performansı nedeniyle, plaka ve çerçeve filtre plakaları kimya, ilaç, gıda işleme ve atık su arıtma gibi birçok endüstride yaygın olarak kullanılmaktadır.

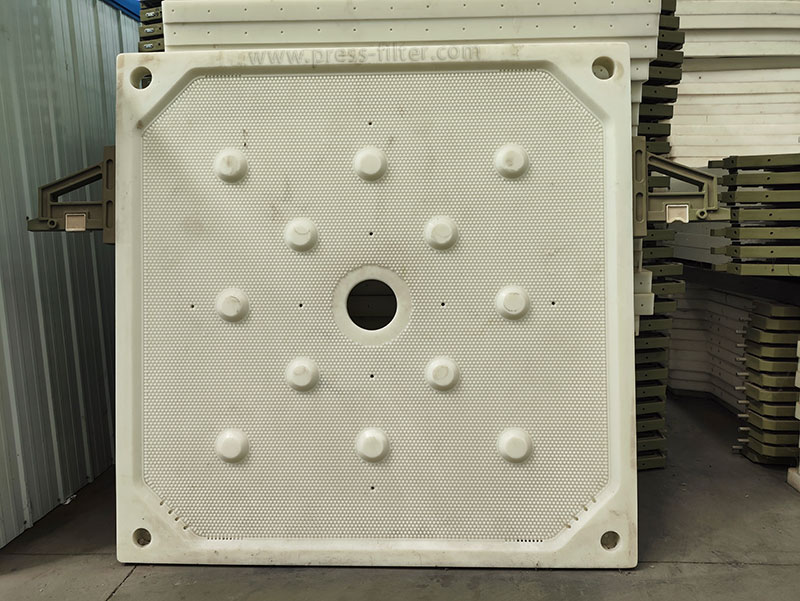

Gömme Bölmeli Filtre Plakası

Gömme hazne filtre plakası, plaka ve çerçeve yapısının ilerlemesine dayanmaktadır ve çalışma yöntemi, plaka ve çerçeve sisteminin filtre pres işlemiyle aynıdır. Hazne filtre plakası plaka ve çerçeveyi entegre ettiğinden, yapı önemli ölçüde stabilite kazanır. Bu, gömme hazne filtre plakasının 5.0MPa'ya kadar yüksek basınçlı filtrasyona uygulanabileceği anlamına gelir.

Gömme filtre plakası, filtre kekinde düşük katı madde içeriği gerektiren filtrasyon işlemleri için uygun, ucuz ve verimli bir temel filtrasyon ekipmanıdır. Uniwin, açık akışlı veya gizli akışlı filtrat tahliyesi ile çeşitli boyutlarda hazne filtre plakaları tedarik edebilir.

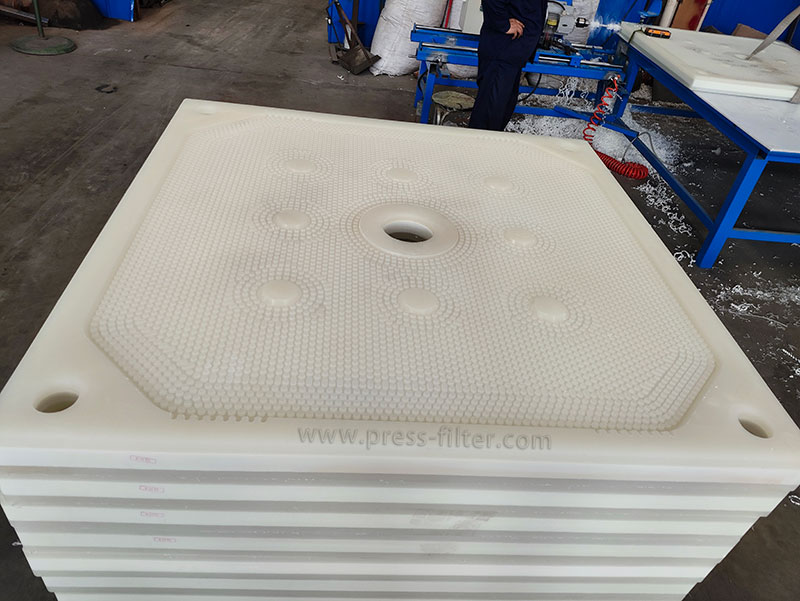

Membran Filtre Plakası

Membran filtre plakası iki membran ve merkezi bir çekirdek plakadan oluşur. Çekirdek plaka ile membranlar arasındaki odaya su veya basınçlı hava verilir ve membranların kutu filtre plakası ile oluşturulan filtre odasını genişletmesine ve sıkıştırmasına neden olarak katı içeriği arttırır. Birincil hareketli bileşenler olan membranlar, tekrarlanan hareketler nedeniyle deformasyona ve hasara eğilimlidir.

Diyafram filtre plakaları kauçuk ve polipropilen tipleri olarak kategorize edilir. Tipik olarak, bir kauçuk membran filtre plakasının membranı, çekirdek plakanın oluğuna gömülüdür ve kolayca sökülüp değiştirilmesine olanak tanır. Bu, kauçuk membranın yüksek elastikiyeti ile kolaylaştırılır ve hasara karşı daha az duyarlı hale gelir. Buna karşılık, bir polipropilen filtre plakasının membranı genellikle tek parça halinde kaynaklanır, bu da membranı kaynaklandıktan sonra değiştirilemez hale getirir.

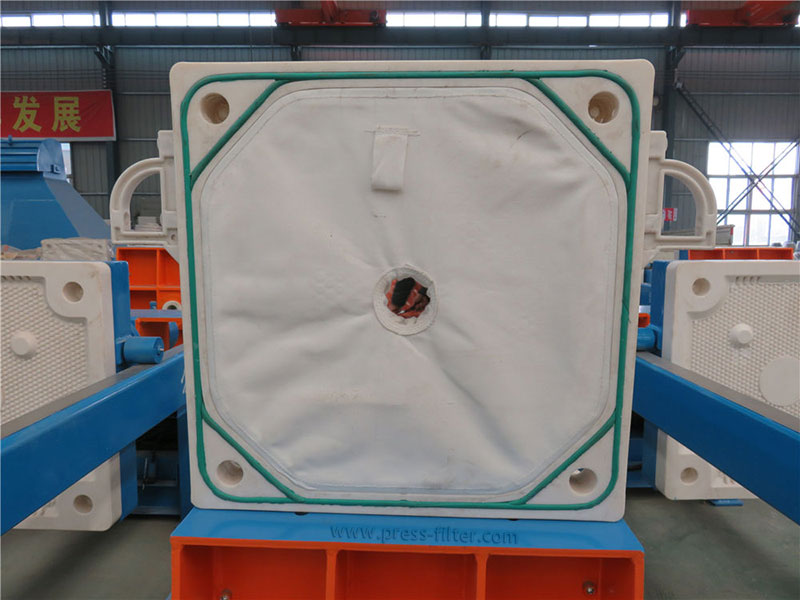

Contalı Filtre Plakası

Contalı filtre plakası, tek seferde yüksek mukavemetli polipropilen ile kalıplanan yeni bir filtre plakası türüdür. Bu filtre plakasının ayırt edici bir özelliği, filtre membranının veya bezinin plakanın gövdesine doğrudan gömülmesidir. Tipik olarak, filtre bezi ile filtre plakası arasında sağlam bir bağlantı sağlamak için gelişmiş sızdırmazlık teknolojisi kullanılır, böylece filtre malzemesinin herhangi bir sızıntısı ve yanlış hizalanması önlenir.

Filtre plakası, biri içte diğeri dışta olmak üzere iki oluğa sahiptir. Dış oluk bir sızdırmazlık şeridini barındıracak şekilde tasarlanmıştır, iç oluk ise sızdırmaz filtre bezini yerine sabitler. Bu iki sızdırmazlık şeridi, filtre plakasının etkili bir şekilde sızdırmazlığını sağlar. Sıkıştırıldıktan sonra filtre haznesi hava geçirmez hale gelir ve filtreleme ve boşaltma işlemleri sırasında herhangi bir sıvı sızıntısını veya koku yayılmasını önler. Contalı filtre presleri, pestisitler, kimyasallar, güçlü asitler ve güçlü alkaliler dahil olmak üzere aşındırıcı ve uçucu maddelerin işlendiği endüstrilerde yaygın olarak kullanılmaktadır.

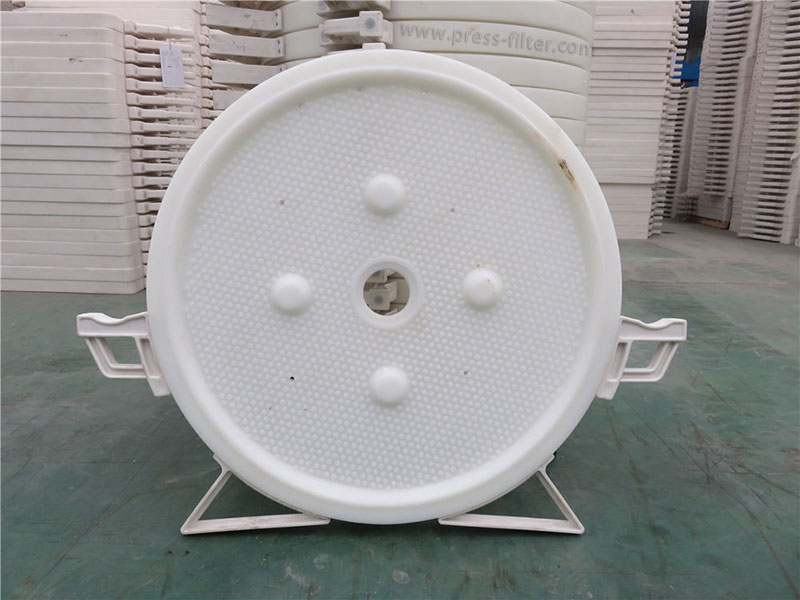

Yuvarlak Filtre Plakası

Yuvarlak filtre plakası, genellikle özel tip filtrasyon ekipmanlarında kullanılan belirli bir filtre plakası şeklidir. Bu filtre plakası, benzersiz yuvarlak tasarımı sayesinde yüksek basınçlı ortamlardaki uygulamalar için uygundur. Dairesel filtre plakasının yapısal tasarımı, filtrasyon alanını optimize ederek ekipmanın iç alanını daha etkili bir şekilde kullanmasını sağlar ve böylece filtrasyon verimliliğini artırır.

Bu tip filtre plakası polipropilen, paslanmaz çelik veya dökme demir gibi çeşitli malzemelerden yapılabilir. Kullanım ortamına göre en uygun malzeme seçilebilir. Yuvarlak filtre plakaları, özellikle yüksek hassasiyet ve yüksek verimli filtrasyonun gerekli olduğu içecek üretimi, ilaç endüstrisi ve kimyasal işlemede yaygın olarak kullanılır.

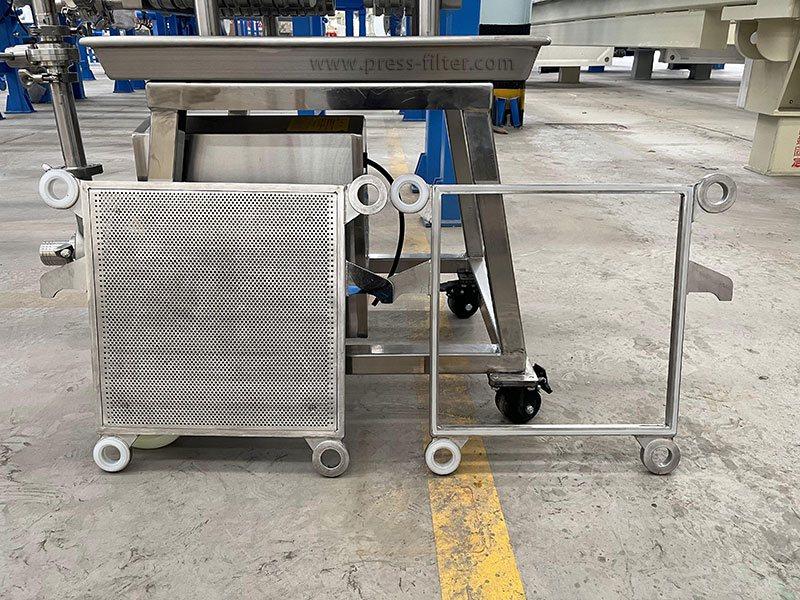

Paslanmaz Çelik Filtre Plakası

Filtreleme sisteminin ayrılmaz bir parçası olan paslanmaz çelik filtre plakası, ağırlıklı olarak aktif karbon ve diyatomlu toprak gibi malzemeleri filtrelemek için kullanılır. Paslanmaz çelik filtre plakası beş elek katmanından oluşur. Orta katman, destek olarak daha büyük gözeneklere ve daha kaba tel çaplarına sahip bir elektir ve destekleyici eleğin her iki tarafına iki kat daha ince elek yerleştirilir. En dıştaki katman ise çekirdektir. Filtre, filtrasyonda ana rolü oynar. Tertibat, beş katmanlı ağın perçinlerle güvenli bir şekilde bir arada tutulduğu haddelenmiş paslanmaz çelik bir plakadan üretilmiştir.

Paslanmaz çelik filtre plakalarının başlıca avantajları arasında son derece yüksek dayanıklılık, temizlik ve bakım kolaylığı yer alır. Bu malzeme çoğu kimyasaldan kolayca zarar görmez, bu da ona asit veya alkalilerle çalışırken belirgin bir avantaj sağlar. Buna ek olarak, paslanmaz çelik yüzeyin pürüzsüzlüğü malzeme kalıntısı ve mikrobiyal büyümeyi önlemeye yardımcı olarak filtrasyon işleminin hijyenini ve güvenliğini sağlar.

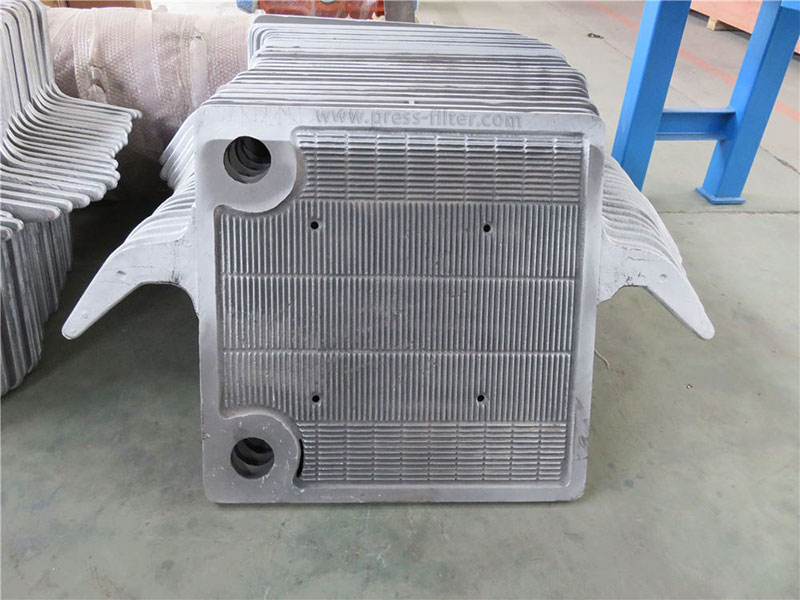

Dökme Demir Filtre Plakası

Dökme demir, yüksek basınç ve sıcaklık gerektiren uygulamalarda filtre plakaları için kullanılan ağır ve dayanıklı bir metaldir. Dökme demir filtre plakaları, mükemmel aşınma direnci ve yüksek sıcaklık direnci nedeniyle genellikle işlenmesi zor malzemelerde veya yüksek sıcaklık uygulamalarında kullanılır. Bu tip filtre plakaları özellikle kimya endüstrisi, madencilik ve atık su arıtma gibi yüksek ekipman dayanıklılığı gerektiren endüstriyel uygulamalar için uygundur. Dökme demir filtre plakaları genellikle daha güçlü olacak şekilde tasarlanmıştır ve daha yüksek çalışma basınçlarına dayanabilir, bu da onları daha büyük veya daha yoğun malzemelerin işlenmesinde mükemmel hale getirir. Aynı zamanda, dökme demirin fiziksel özellikleri, filtre plakasının uzun süreli kullanım sırasında şekil ve boyutsal kararlılığını koruyabilmesini ve böylece filtrasyon etkisinin tutarlılığını ve güvenilirliğini sağlar.

Parametre

Daha detaylı parametreler için lütfen bize danışınız.

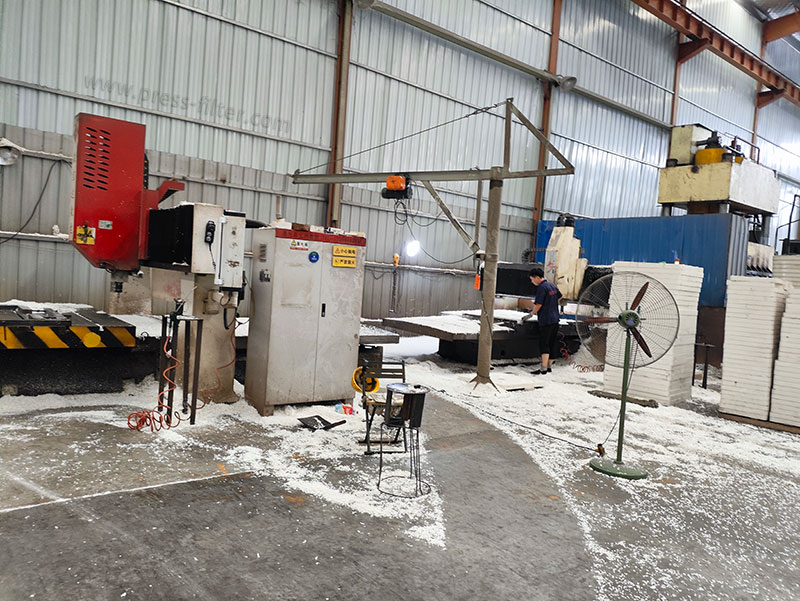

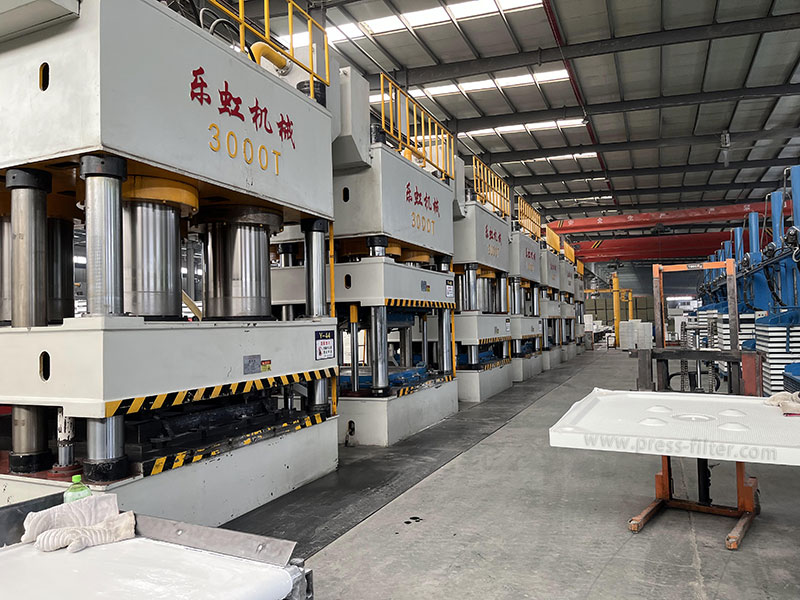

Üretim Atölyesi

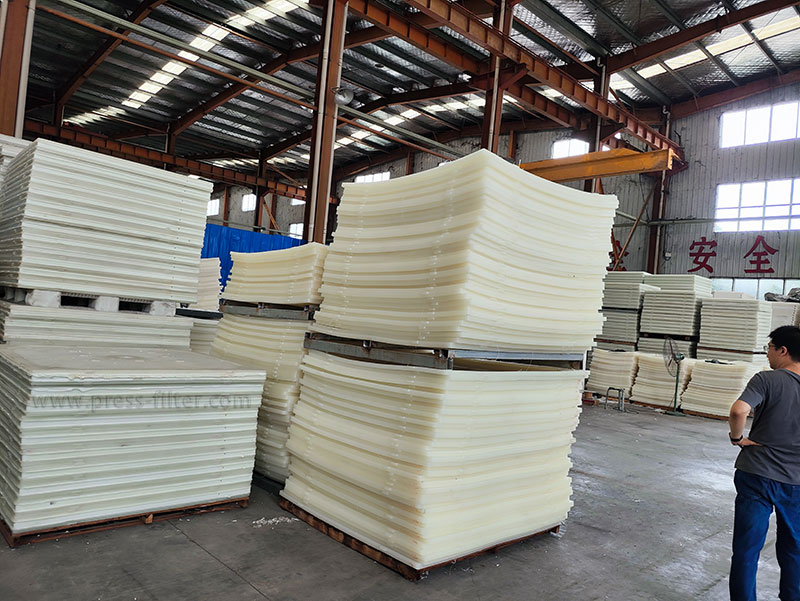

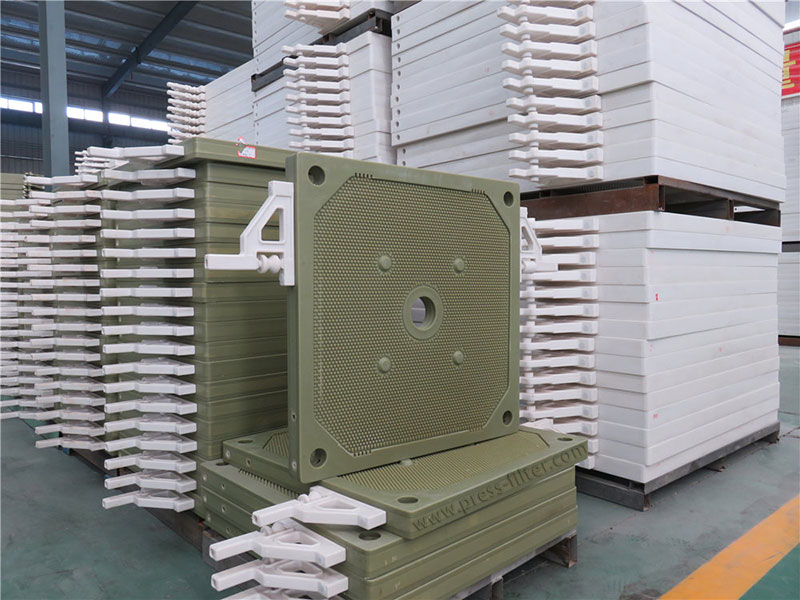

Bitmiş Ürün Atölyesi
