Diyaframlı Filtre Plakası

Diyaframlı Filtre Plakası

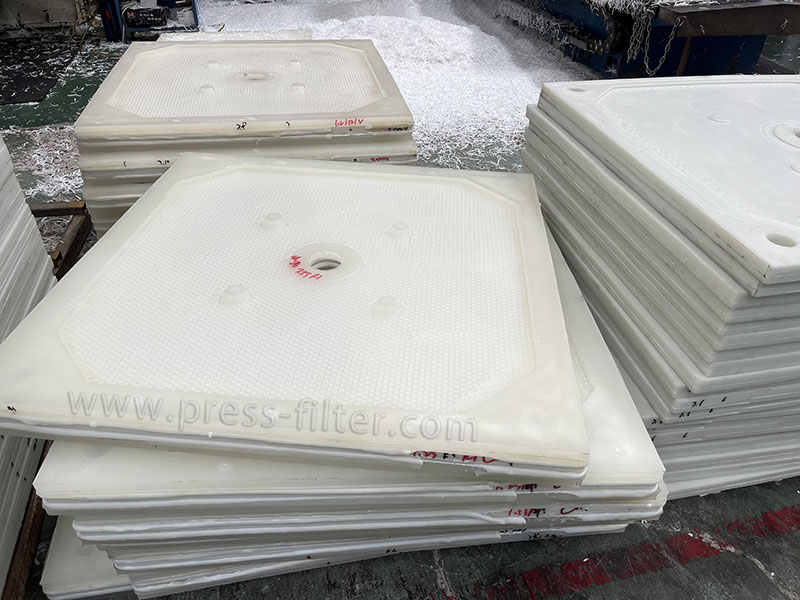

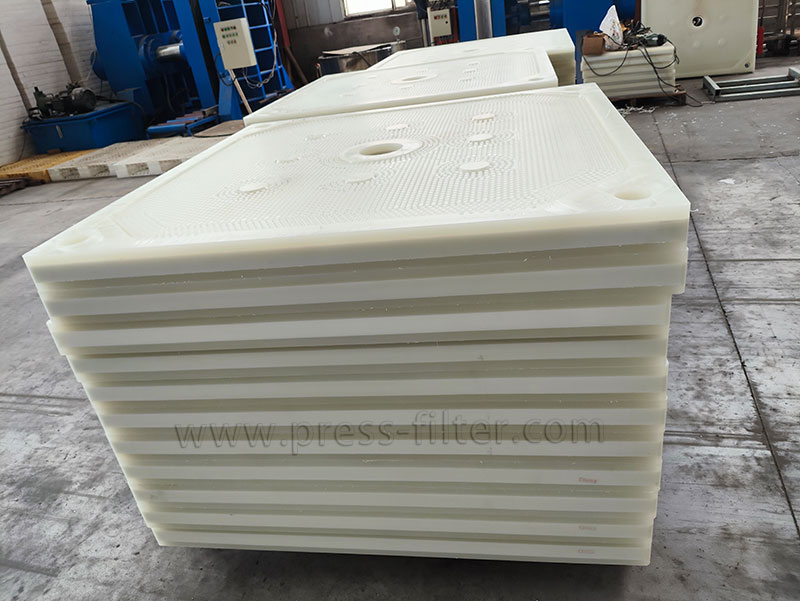

Diyafram filtre plakası iki diyafram ve bir çekirdek plakadan oluşur. Çekirdek plaka ile diyafram arasındaki odaya su veya basınçlı hava gibi harici bir ortam girdiğinde, diyafram şişer ve diyafram filtre plakası ile oda filtre plakası tarafından oluşturulan filtre odasını sıkıştırır. Bu işlem, ayırma verimliliğini artırır ve filtre kekinin katı içeriğini yükseltir. Membran birincil hareketli bileşen olduğundan, tekrarlanan hareketi deformasyona ve nihai hasara yol açabilir.

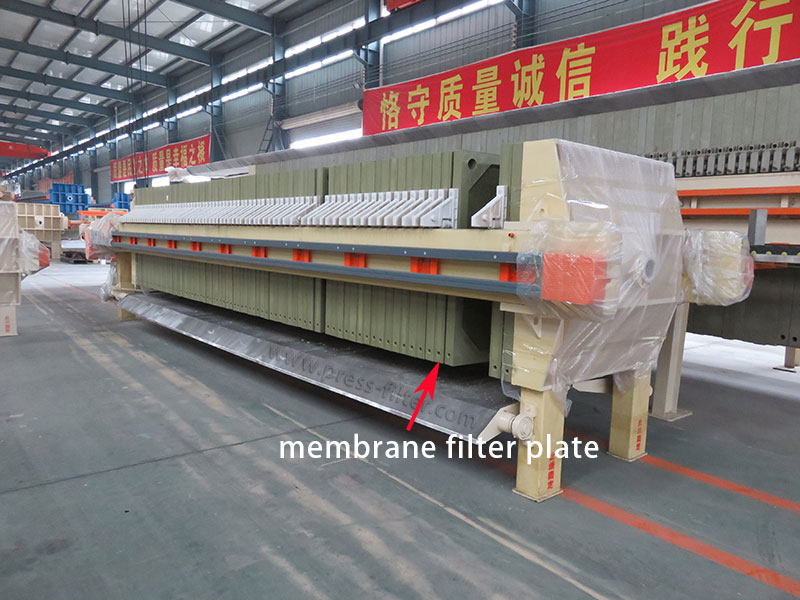

Bir filtre plakasındaki kauçuk diyafram tipik olarak çekirdek plakanın oluğuna gömülüdür, bu da sökülmesini ve değiştirilmesini kolaylaştırır. Yüksek elastikiyeti nedeniyle kauçuk diyafram hasara karşı dayanıklıdır. Buna karşılık, polipropilen filtre plakası diyaframları genellikle entegre bir ünite olarak kaynaklanır ve bir kez kaynaklandıktan sonra diyafram değiştirilemez. Membran filtre plakası genellikle sıradan hazne filtre plakası ile birlikte kullanılır. İki filtre plakası çapraz olarak membran fi̇ltre pres.

Membran Filtre Plakalarının Çalışma Prensibi

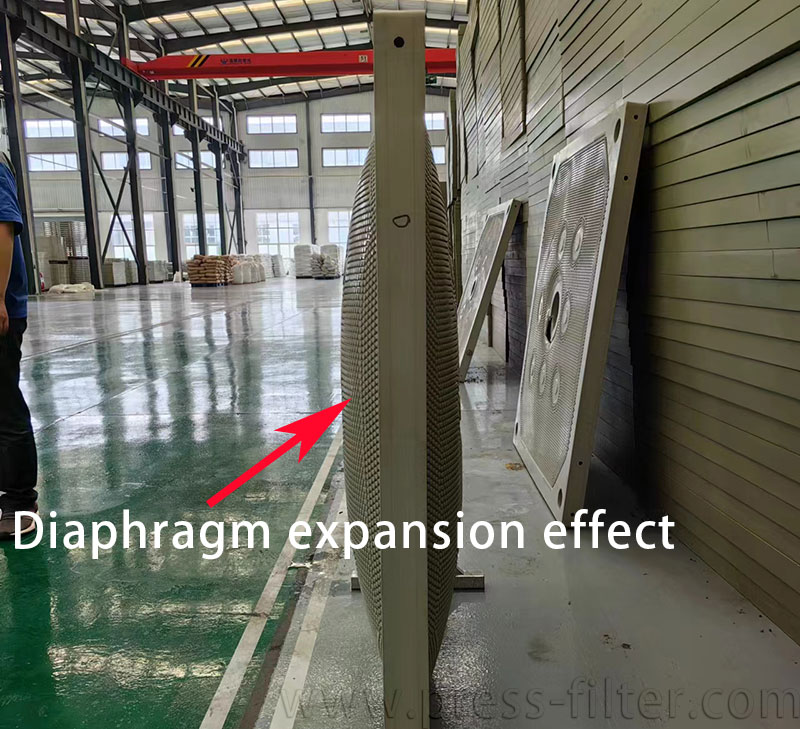

Hazneli filtre preslerinin filtre plakalarının aksine, membran filtre plakaları esnek bir filtre yüzeyine, yani membrana sahiptir. Basınçlı filtrasyonda, filtre kekinin susuzlaştırılması nispeten verimsiz bir işlem aşamasını işgal ederken, membran teknolojisini kullanan filtrasyonda bu işlemin yerini basit sıkma alır. Esnek membranların arkasına basınçlı hava veya su gibi basınçlı bir ortam enjekte edildiğinde, bunlar dışa doğru genişler. Bu işlemde, filtre haznesindeki filtre keki basınçlandırılır ve tüm yüzey boyunca sıkıştırılır. Bu yaklaşım, neredeyse tüm filtreleme uygulamalarında filtreleme döngülerini önemli ölçüde kısaltmakla kalmaz, aynı zamanda daha yüksek bir kuru madde içeriği elde edilmesini sağlar.

Ayrıca, filtre kekinin temizlenmesi gerekiyorsa, membran bu işlemde açık bir avantaj sunar. Temizleme işlemi sırasında filtre keki, membranın sürekli basınçlandırılmasıyla filtre haznesinde stabilize edilir. Yıkama döngüsünden sonra filtre kekinin daha fazla sıkılması, aksi takdirde elde etmek için uzun süreli kuru üfleme gerektiren son derece yüksek kuru madde içeriği ile sonuçlanır.

Diyaframlı Filtre Plakalarının Avantajları

Yüksek verimli filtreleme: Diyaframlı presleme, filtre kekinin katı içeriğini önemli ölçüde artırabilir, kalan süzüntü miktarını azaltabilir ve kurutma maliyetini düşürebilir.

Enerji tasarrufu: Uzun süreli filtreleme yerine mekanik presleme, filtreleme döngüsünü kısaltabilir ve elektrik ve çalışma süresinden tasarruf sağlayabilir.

Geniş uygulama yelpazesi: Yüksek viskoziteli bulamaçlar, yüksek katı içerikli süspansiyonlar ve hatta sıkıştırılabilir partiküller dahil olmak üzere çeşitli malzemelere uyum sağlayabilir.

Filtre bezi aşınmasını azaltın: Diyaframa basıldığında, filtre bezi eşit şekilde gerilir, bu da hizmet ömrünü uzatabilir ve işletme maliyetlerini azaltabilir.

Güçlü esneklik: Ortam olarak gaz veya sıvı kullanılabilir ve özel seçim proses gereksinimlerine bağlıdır.
