8 Filtre pres çeşitleri

8 Filtre pres çeşitleri

Filtre pres, katı-sıvı ayrımı için bir filtre ortamı kullanan mekanik bir dehidrasyon cihazıdır. Tüm makinenin yapısı basittir, ayırma etkisi iyidir, işlem uygundur ve uygulama aralığı geniştir. Madencilik, petrol, kimya endüstrisi, ilaç, kağıt yapımı, gıda, kömür yıkama ve su arıtma alanlarında yaygın olarak kullanılmaktadır.

Filtre presleri temel olarak plaka ve çerçeve filtre presleri, hazne filtre presleri, dikey filtre presleri olarak ikiye ayrılır, membran fi̇ltre presyüksek basınçlı yuvarlak filtre presi, dökme demir filtre presi, manuel kriko filtre presi ve paslanmaz çelik filtre presi. Aşağıda bu filtre preslerine bir giriş yer almaktadır.

1. Plaka ve çerçeve filtre presi

Plaka ve çerçeve filtre presi esas olarak bir baskı plakası, bir sıkıştırma plakası, bir filtre plakası ve bir filtre çerçevesi, bir kiriş, bir filtre ortamı, bir sıkıştırma cihazı, bir sıvı toplama tankı vb. Plakalar ve çerçeveler dönüşümlü olarak düzenlenir ve filtre plakalarının iki tarafı filtre bezi ile kaplanır. Plakalar ve çerçeveler bir presleme cihazı ile sıkıca bastırılır ve plakalar ile çerçeveler arasında bir filtre pres odası oluşturulur. Filtre çerçevesinin ve filtre plakasının köşelerinde, montajdan sonra tam bir kanal oluşturan, süspansiyona geçebilen, suyu yıkayabilen ve filtratı dışarı çıkarabilen delikler vardır.

Özellikler:

1. Basit yapı ve rahat kullanım;
2. Kararlı çalışma ve uygun bakım;
3. Esnek filtre alanı seçimi, küçük ayak izi;
4. Malzemelere güçlü uyarlanabilirlik, çeşitli küçük ve orta ölçekli çamur dehidrasyon işlemleri için uygundur.

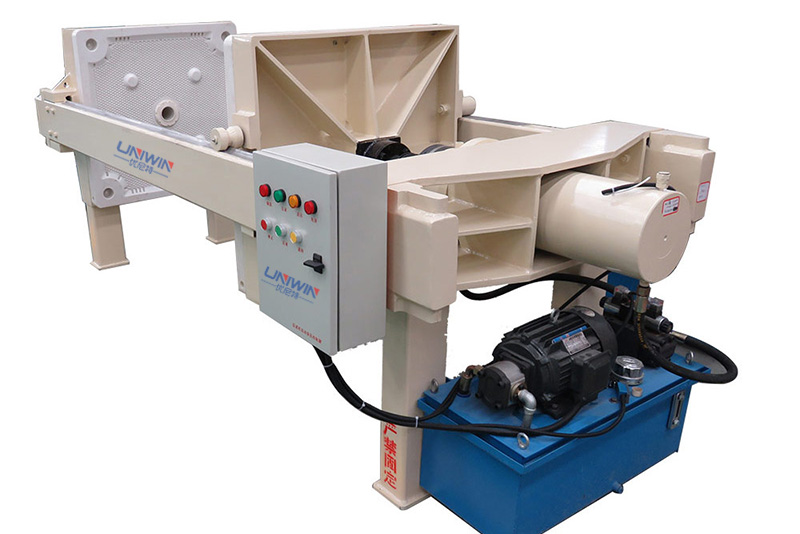

2. Gömme plakalı filtre presi

Gömme filtre presinin yapısı plaka ve çerçeve filtre presine benzer, ancak gömme plaka filtre presinin tek filtre plakası plaka ve çerçeve filtre pres plakasından daha kalındır ve gömme plaka filtre presi iki özdeş filtre plakasından oluşur. İki filtre plakası basınçlandırıldığında, filtre bezi ile ayrılmış granül nesneleri depolamak için kullanılan bir filtre odası oluşturulur ve besleme deliği, genellikle kanalizasyon arıtma, mineral işleme, kömür yıkama gibi daha büyük partiküllü malzemeler için kullanılan filtre plakasının ortasına yerleştirilir. Gömme hazneli filtre presi, 1.0Mpa'ya kadar filtrasyon basıncına dayanabilir ve otomatik bir çekme plakası ile kolayca boşaltılabilir. Bu nedenle, daha geniş bir uyarlanabilirliğe sahiptir.

Özellikler:

1. Haznenin daha hızlı ve daha eşit bir şekilde dolmasını sağlayan orta delikten besleme, böylece eşit olmayan basınç nedeniyle tıkanma ve plakaya zarar verme riskini azaltır.
2. Filtre plakasının yüksek basınç altında bükülmesini önlemek için oyuk tasarımı sayesinde daha yüksek besleme basıncı elde edilebilir.
3. Gömme plakalar ile daha kolay kek boşaltma.

3. Dikey filtre presleri

Dikey filtre presinin filtre plakaları, küçük bir alanı kaplayan bir grup filtre odası oluşturmak için hem yatay hem de yukarı ve aşağı üst üste yerleştirilmiştir. Sürekli bir filtre bandı kullanır; filtreleme tamamlandıktan sonra filtre bandını hareket ettirir ve filtre kekini boşaltır ve filtre bandını temizler. İşlem otomatiktir, bu nedenle filtre bezi tam yürüyen otomatik filtre presi olarak da adlandırılır.

Özellikler:

1. Büyük üretim kapasitesi ve yüksek derecede otomasyon. İşleme kapasitesi, plaka ve çerçeve filtre presinin 6 katıdır.
2. Filtre kekinin su içeriği düşüktür ve maksimum ekstrüzyon basıncı 1,6Mpa'ya ulaşabilir.
3. Yıkama adımı eklenir, yıkama performansı iyidir, filtre bezinin önü ve arkası dönüşümlü olarak kullanılabilir ve yenilenebilir kendi kendini temizleme performansına sahiptir.
4. Yapı kompakttır ve taban alanı küçüktür, bu da atölye maliyetinden tasarruf sağlayabilir.
5. Ekipman, kendi kendini test etme ve otomatik alarm gibi işlevlerle tamamen PLC kontrol kabini tarafından kontrol edilir.

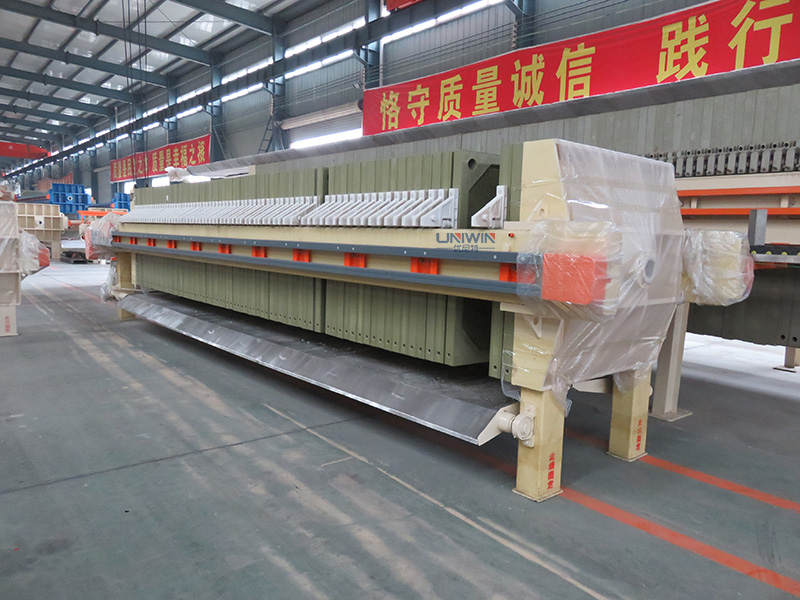

4. Membran filtre presleri

Bir membran filtre presi, çeşitli bulamaçların katı-sıvı ayrımı için kullanılan bir toplu filtre pres ekipmanıdır. Membran filtre presi, filtre plakası ve filtre bezi arasında bir membran tabakası ile donatılmıştır. Kullanım sırasında, besleme bittiğinde, membran plakasına / Diyafram plakasına yüksek basınçlı sıvı veya gaz ortamı enjekte edilebilir ve tüm membran filtre kekine bastırmak için şişer, böylece filtre kekinin daha fazla dehidrasyonu sağlanır.

Özellikler:

1. Filtreleme işlem süresini kısaltın ve güç tüketiminden tasarruf edin.
2. Ayrıca, genellikle yaklaşık 9%'ye ulaşabilen filtre kekinin su içeriğini azaltır.
3. Plaka ve çerçeve filtre presi ile karşılaştırıldığında, etkili filtrasyon alanı genişletilir ve filtrasyon hızı hızlandırılır.
4. Otomasyon derecesi daha yüksektir, bu da kontrolü ve çalışmayı daha kolay hale getirir.
5. Diyafram filtre plakası, yorulma önleyici, yaşlanma önleyici ve iyi sızdırmazlık performansı özelliklerine sahiptir.
6. Filtre bezinin değiştirilmesi uygundur.

5. Yüksek basınçlı yuvarlak filtre pres

Yüksek basınçlı yuvarlak filtre presi dairesel bir filtre plakası kullanır. Bu özel tasarım, seramik endüstrisi, taş atık su arıtma, kaolin, yapı malzemeleri vb. dahil olmak üzere birçok alanda ideal bir katı-sıvı ayırma ekipmanı olmasını sağlar. Buna ek olarak, yüksek basınç işleme kapasitesini artırır, iş verimliliğini artırır ve katı malzemelerdeki nemi azaltır.

Özellikler:

1. Yuvarlak filtre plakası yüksek basınca dayanıklıdır ve filtre kekinin nem içeriği düşüktür.
2. Kararlı çalışma, yüksek besleme basıncı.
3. Yüksek ünite çıkışı ve uzun ömür.

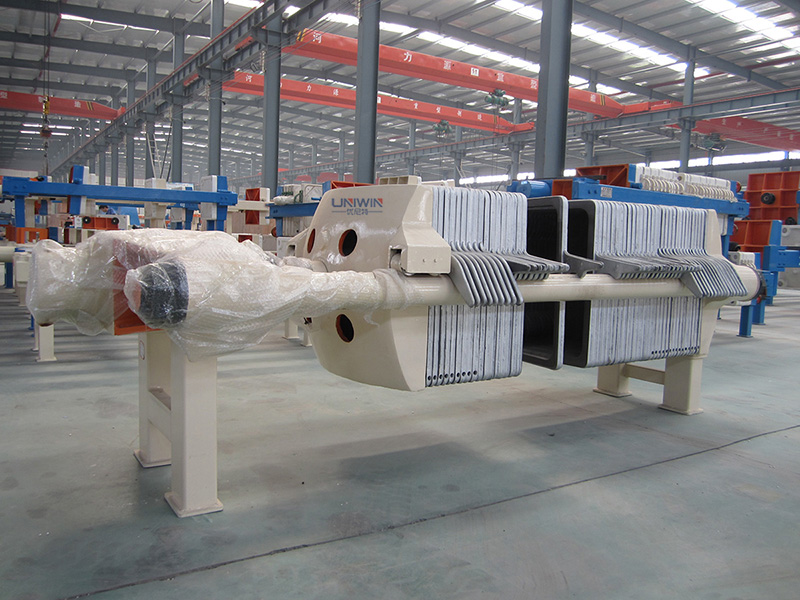

6. Dökme Demir Filtre Presi

Dökme demir filtre presi, bir baskı plakası, dökme demir sıkıştırma plakası (manuel sıkıştırma, mekanik sıkıştırma, hidrolik sıkıştırma), yağ silindiri bloğu ve ana kirişten oluşan bir tür katı-sıvı filtrasyon ekipmanıdır.

1. Manuel sıkıştırma: filtre plakası, orta üst plakanın vidalı bir mekanik kriko ile itilmesiyle sıkıştırılır.
2. Mekanik presleme: Presleme sırasında motor ileri doğru döner, redüktörü çalıştırır, vidanın somun içinde dönmesini sağlar ve plaka çerçevesini sıkıca bastırmak için orta üst plakayı iter.
3. Hidrolik sıkıştırma: Hidrolik istasyonun dişli pompa aracılığıyla yüksek basınçlı yağ sağlayarak piston çubuğunu ve vidalı çubuğu dışarı itmesini ve plaka çerçevesini sıkıştırmak için orta üst plakayı itmesini sağlamak için manuel valfe basın.

Dökme demir filtre plakaları çeşitli filtrelemeler için uygundur yüksek sıcaklık malzemeleriözellikle 80-100 dereceden daha yüksek sıcaklıklar ve yüksek sıcaklık direnci için.

Özellikler:

1. Yüksek sıcaklıktaki malzemelerin filtrasyonu için uygundur.
2. Filtre plakası yüksek mukavemete sahiptir, yüksek filtrasyon basıncına dayanır ve uzun bir hizmet ömrüne sahiptir.

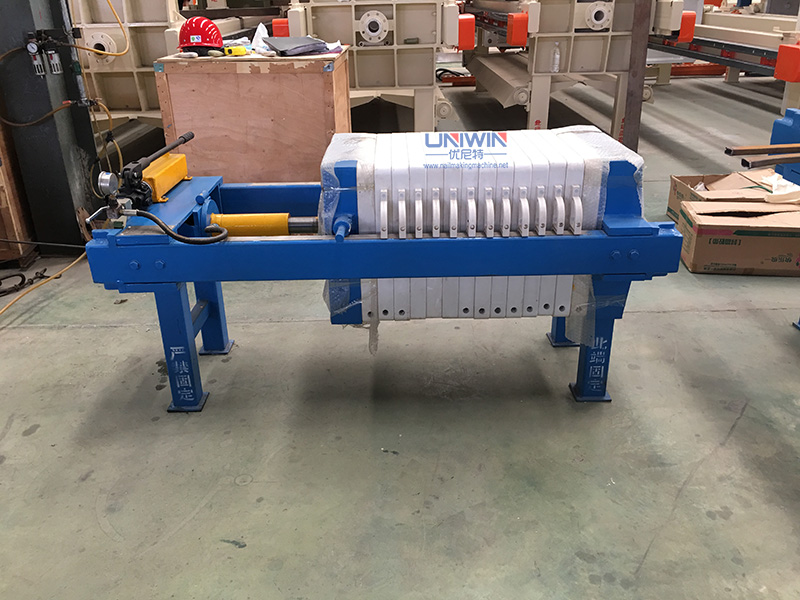

7. Manuel Kriko Filtre Presi

Manuel kriko filtre presi, genellikle 320 ve 450 gibi küçük filtre presleri için kullanılan bir sıkıştırma cihazı olarak kuru bir vidalı kriko kullanır. Filtre plakası polipropilenden, çerçeve yapısı karbon çeliğinden yapılmıştır ve presleme şekli manuel hidroliktir.

Özellikler:

1. Basit yapı
2. Kullanımı kolay
3. Güç kaynağı gerekmez
4. Ekonomik ve pratik

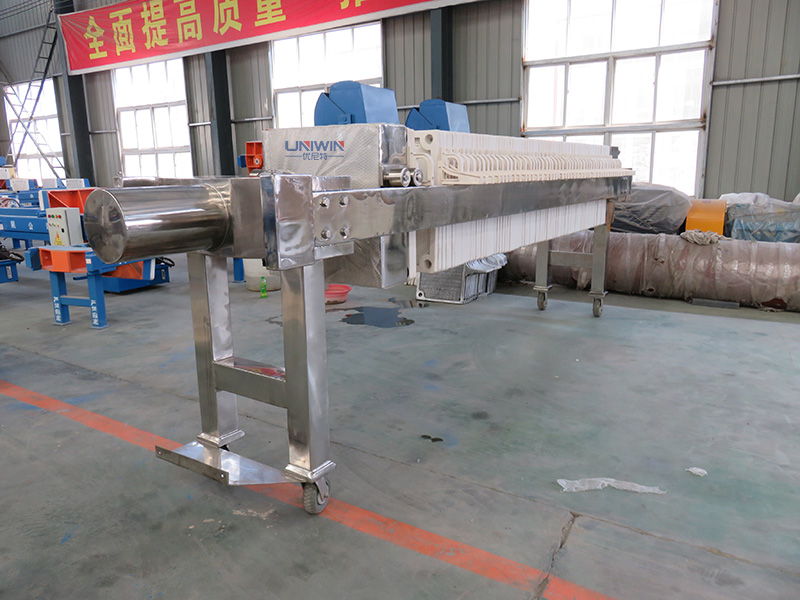

8. Paslanmaz Çelik Filtre Pres

SUS filtre presi normalde hidrolik kapatmayı benimser. Normal PP filtre ile karşılaştırıldığında, paslanmaz çelik filtre presinin filtre plakaları S.S.304 veya S.S.316'dan yapılmıştır. Çin'de, paslanmaz çelik filtre presi normalde paslanmaz çelik 304 filtre presi anlamına gelir. Esas olarak yüksek sanitasyon malzemelerinin katı-sıvı ayrımı için kullanılır.

Özellikler:

1. Pano SS 303/316 malzemeden yapılmıştır. Güçlü korozyon direnci, yüksek sıcaklık direnci ve uzun hizmet ömrü.

2. Plaka ve çerçeve tasarımı benimsenmiştir ve en iyi filtre performansını elde etmek için farklı filtre gereksinimlerine göre farklı filtre ortamları kullanılır.

3. Daha büyük kapasite. Paslanmaz çelik filtre presi hidrolik sistem aracılığıyla sıkıştırılabilir, böylece filtreleme alanı ve filtreleme kapasitesi büyük ölçüde artar ve filtreleme etkisi daha iyidir.

4. Kolay temizlenir. Tüm yapı paslanmaz çelikle kaplanmıştır.

5. Gıda ve ilaç endüstrilerinin gereksinimlerini karşılayabilir.
