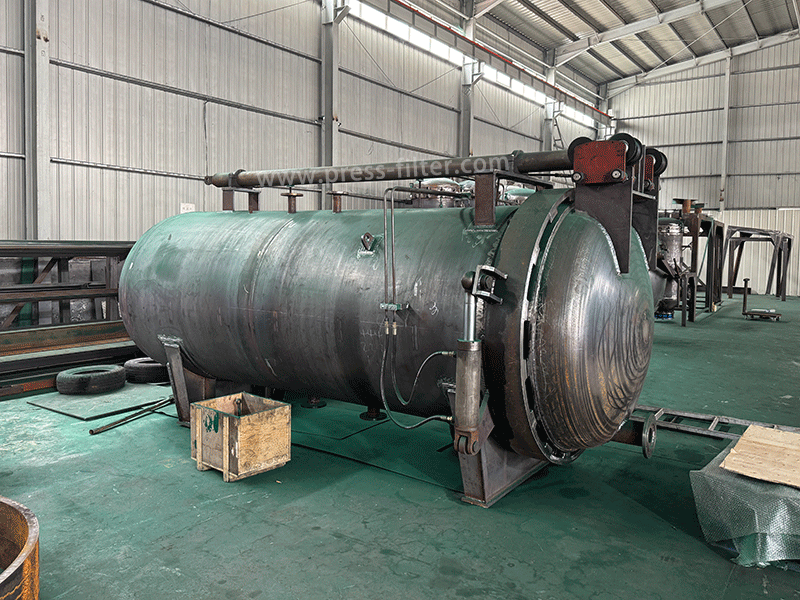

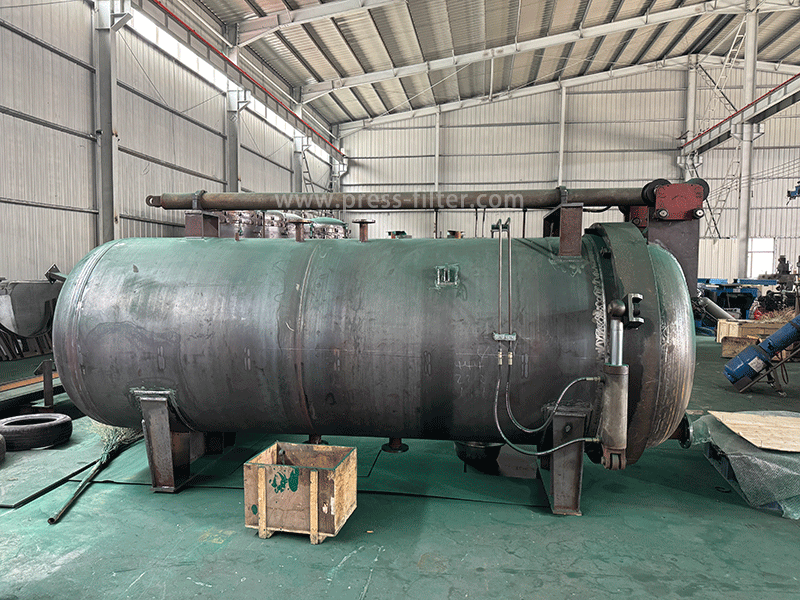

Yatay Yaprak Filtresi Nedir?
Yatay basınçlı yaprak filtre (HPLF), PLC otomasyonu için tasarlanmıştır ve katı safsızlıkları filtre eleğinde tutmak için basınçlı tutma yöntemini kullanır. Süzme işleminin ardından, süzüntü sıvı çıkış borusuna girer ve dışarı akar; böylece katı-sıvı ayrıştırma işlemi tamamlanır. Yatay basınçlı yaprak filtre (HPLF), PLC otomasyonu için tasarlanmıştır ve basınç kesme yöntemini kullanarak katı safsızlıkları filtre eleğinde tutar. Filtrasyondan sonra, süzülmüş sıvı sıvı çıkış borusuna girer ve dışarı akar, böylece katı-sıvı ayrıştırma işlemi tamamlanır.

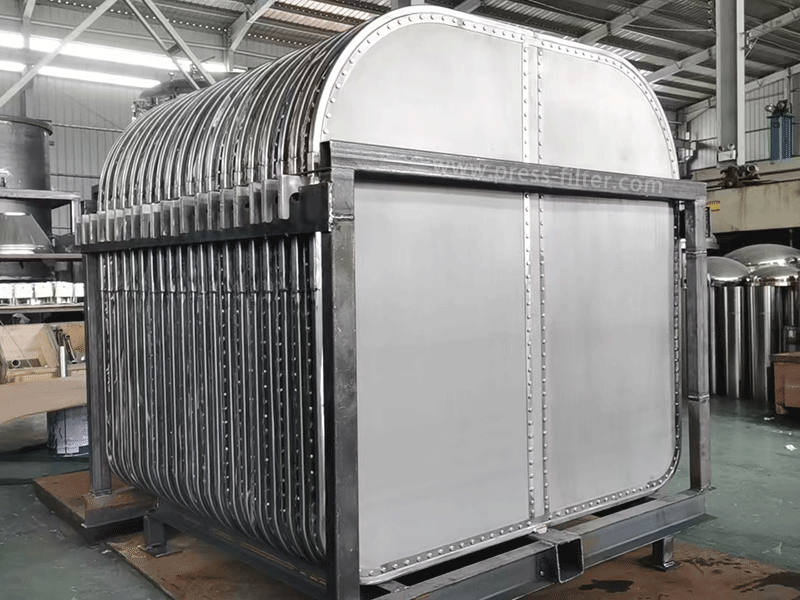

Dikey basınçlı yaprak filtreye (VPLF) benzer şekilde, yapraklar dayanıklı ve iyi korozyon ve pas önleyici özelliklere sahip SS304 veya SS316 paslanmaz çelik malzemelerden imal edilmiştir.
HPLF, su sızıntısını ortadan kaldırmak için tamamen kapalı bir filtreleme ve tahliye sistemidir ve çevre kirliliğine yol açmaz. Titreşimli cüruf giderme işlemi iş gücü yoğunluğunu azaltır; HPLF’nin filtre yaprakları, gözlem ve cüruf giderme işlemlerini kolaylaştırmak amacıyla otomatik olarak dışarı çekilir ve basınç gösterge sistemi, otomatik çalışmayı sağlamak için hidrolik kontrol kullanır.
Yatay Kanatlı Filtrenin Çalışma Prensibi
Süzülecek sıvı, bir besleme pompası aracılığıyla sızdırmaz yatay filtre kabına girer. Pompa basıncının etkisiyle sıvı, filtre yapraklarına doğru akar ve yüzeylerindeki ağ veya ön kaplama tabakasından geçer.
Sıvıdaki katı parçacıklar yaprak yüzeylerinde tutulur ve yavaş yavaş bir filtre keki oluşturur; arıtılmış süzüntü, yaprakların iç kanallarına girer, süzüntü toplama tankında birikir ve sonunda süzüntü çıkışından dışarı verilir.
Filtrasyon ilerledikçe, filtre elekleri üzerinde giderek artan miktarda katı kirlilik birikir ve bu da filtre kekinin kalınlaşmasına neden olur; bu durum, filtrasyon direncinin artmasına ve tank içi basıncın yükselmesine yol açar. Basınç belirli bir seviyeye ulaştığında, kalıntı boşaltımı gerekli hale gelir: filtrelenecek sıvının beslemesi durdurulur ve kalan sıvıyı başka bir kaba itmek ve filtre kekini kurutmak için taşma borusu aracılığıyla tanka basınçlı hava verilir. Basınçlı hava kesildikten ve iç basıncı ortadan kaldırmak için tank havalandırıldıktan sonra, el çarkı çevrilerek tank kapağı açılır; ardından filtre plakası grubu dışarı çekilir ve vibratör çalıştırılarak filtre yaprakları sallanır, böylece filtre keki eleklerden ayrılır.
Dikey yapraklı filtrelerin aksine, yatay yapraklı filtrelerin her filtreleme döngüsünden sonra temizlenmesi gerekir.
Yatay Kanatlı Filtre Parametresi
| Model | Filtre Alanı m2 | Silindir Çapı (mm) | Çalışma Basıncı Mpa | Çalışma Sıcaklığı ℃ | Yağ | Reçine | İçecek |
|---|---|---|---|---|---|---|---|
| XY-W-5 | 5 | Ø900 Ø1200 Ø1400 Ø1500 Ø1600 Ø1700 Ø1800 Ø2000 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
| XY-W-10 | 10 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-15 | 15 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-20 | 20 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-25 | 25 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-30 | 30 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-35 | 35 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-40 | 40 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-45 | 45 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-50 | 50 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-60 | 60 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-70 | 70 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-80 | 80 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-90 | 90 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-100 | 100 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-120 | 120 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-140 | 140 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-160 | 160 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-180 | 180 | 0.4 | 150 | 0.2 | 0.7 | 0.8 | |
| XY-W-200 | 200 | 0.4 | 150 | 0.2 | 0.7 | 0.8 |
Uygulama Alanları
- Yağlar ve Katı Yağlar: Ham yağ, ağartma toprağı, hidrojenlenmiş yağ, kışa dayanıklı yağ, stearin, yağ asitleri vb.
- Gıda: Jelatin, sirke, nişasta, şeker şurubu, tatlı su vb.
- Mineraller: Kömür tozu, kömür cürufu vb.
- Petrokimya Ürünleri: Dizel, yağlama yağı, parafin mumu, mineral yağ, kostik soda, kükürt ürünleri vb.
Dikey Basınçlı Yaprak Filtreler mi, Yoksa Yatay Basınçlı Yaprak Filtreler mi?
Ekipman yapılandırmasındaki farklılıklar
Dikey yapraklı filtrenin filtreleme tankı dik olarak durur ve tankın içinde çok sayıda filtre yaprağı dikey olarak yan yana yerleştirilmiştir.
Yatay yapraklı filtrenin haznesi yatay olarak yerleştirilmiştir; filtre yaprakları genellikle yatay veya eksenel yönde düzenlenmiştir, bu da daha uzun bir toplam uzunluğa yol açar.
Alan gereksinimlerindeki farklılıklar
Dikey kanatlı filtreler dikey olarak yerleştirilir; yer kaplamaları az olmakla birlikte yüksek oldukları için tesiste yeterli tavan yüksekliği bulunması gerekir.
Yatay kanatlı filtreler düşük profilli olmakla birlikte daha fazla yer kaplar.
Bu nedenle, tesisin sınırlı bir alanı varsa —özellikle sınırlı bir taban alanı varsa— dikey bir ünitenin yerleştirilmesi genellikle daha kolay olur.
Bakım yöntemlerindeki farklılıklar
Dikey cihazlarda, iç filtre yapraklarının incelenmesi, temizlenmesi veya değiştirilmesi için genellikle üst kapağın açılması gerekir.
Yatay ünitelerde genellikle büyük bir uç kapağının açılması gerekir; bu sayede filtre yaprakları, ekipmanın ekseni boyunca incelenebilir veya çıkarılabilir.
Dolayısıyla, filtre yapraklarının sık sık çıkarılması ve temizlenmesi gerekiyorsa, bazı durumlarda yatay bir düzenleme daha uygun olabilir.
