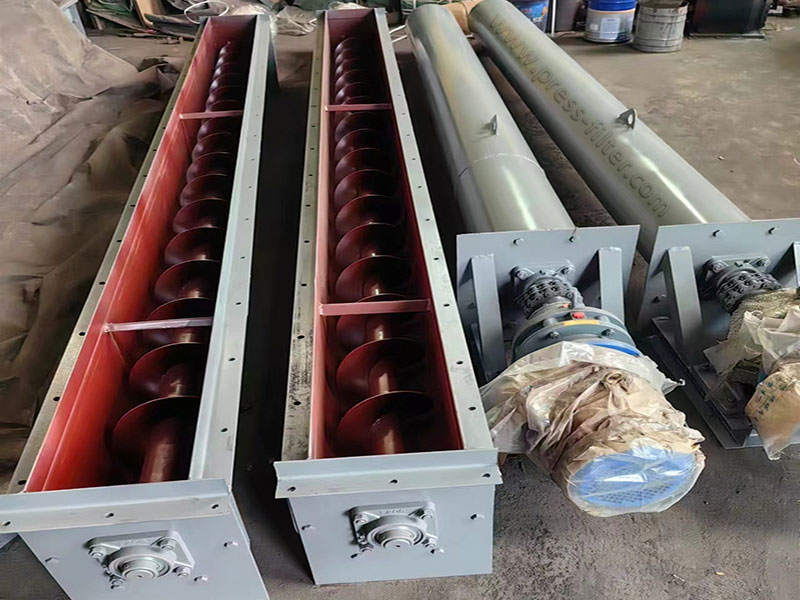

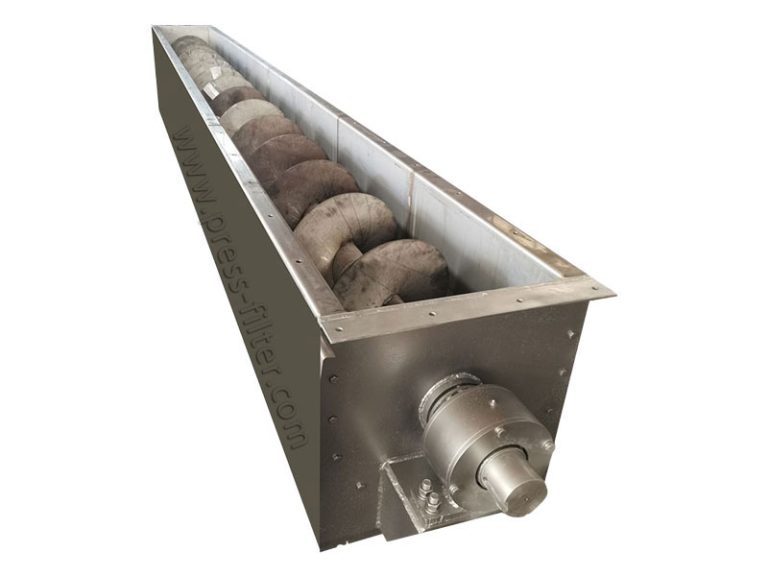

Şaftlı Helezon Konveyör
Vidalı konveyör, taşıma amacına ulaşmak için vidayı döndürmek ve malzemeleri itmek üzere tahrik etmek için bir motor kullanan bir makinedir. Vidalı konveyör malzemeleri yatay, eğimli veya dikey olarak taşıyabilir ve basit bir yapı, kompakt kesit alanı, etkili sızdırmazlık, kolay kullanım, düşük bakım ve verimli kapalı taşıma gibi avantajlar sunar. Helezon konveyörler taşıma şekline göre şaftlı ve şaftsız tipler olarak ve tasarıma göre U şekilli ve boru şekilli helezon konveyörler olarak sınıflandırılır.
ile karşılaştırıldığında şaftsiz vi̇dali konveyörlerŞaftlı vidalı konveyörlerin ortasında onları sabitlemek için ek bir yatak vardır, bu nedenle gövde uzun olduğunda sallanmayacak ve gürültü yapmayacaktır. Şaftlı vidalı konveyörler yapışkan olmayan, kuru toz malzemeler ve çimento, uçucu kül, kireç ve tahıl gibi küçük partiküller için idealdir. Buna karşılık, şaftsız vidalı konveyörler çamur, biyokütle ve atık gibi yapışkan, kolayca karışan malzemelerin taşınması için daha uygundur.
Şaftlı Helezon Konveyörün Çalışma Prensibi
Helezon mili döndüğünde malzeme, bıçakların itme hareketi, malzemeye etki eden yerçekimi kuvveti ve malzeme ile oluk duvarı arasındaki sürtünme tarafından tahrik edilerek konveyör oluğunun tabanı boyunca ileriye doğru itilir. Malzemeyi ileriye doğru hareket ettiren birincil kuvvet, eksenel olarak döndükçe malzemeyi bıçakların teğetsel yolu boyunca yukarı ve ileriye doğru iten spiral bıçaklar tarafından üretilir.

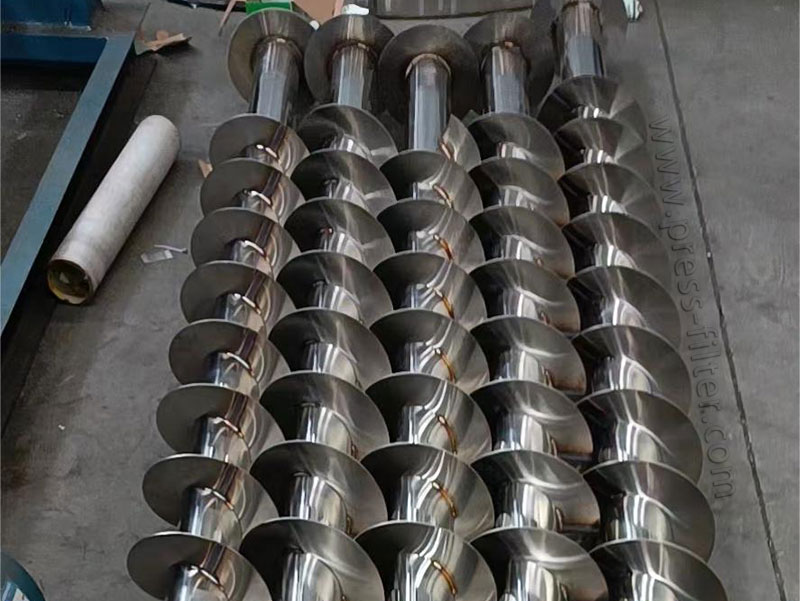

Şaftlı vidalı konveyörün dönen şaftına kaynaklanmış spiral bıçaklar, taşınan belirli malzemeye göre seçilen katı yüzey, kayış yüzeyi ve bıçak yüzeyi türleri dahil olmak üzere çeşitli yüzey türlerine sahiptir. Malzemenin hareket yönünün sonunda, konveyörün vidalı mili bir baskı yatağı ile donatılmıştır. Gövde uzun olduğunda, bir ara asma yatağı eklenmelidir.
Konveyör, yapı malzemeleri, kimyasallar, elektrik, metalurji, kömür ve tahıl dahil olmak üzere çeşitli endüstrilerde yaygın olarak uygulanabilir. Bu konveyör, malzeme sıcaklığı 200°C'nin altında kaldığı sürece kömür, kül, cüruf, çimento ve tahıl gibi toz, granül ve küçük blok malzemelerin yatay veya eğimli olarak taşınması için çok uygundur. Bu konveyör basit bir yapıya, düşük üretim maliyetine sahiptir ve ara noktalarda rahat yükleme ve boşaltma sağlar. Tersine çevrilebilir bir taşıma yönü ile çalışabilir ve hatta malzemeleri aynı anda iki zıt yönde taşıyabilir. Ayrıca, taşıma işlemi sırasında malzemeler karıştırılabilir, ısıtılabilir veya soğutulabilir.

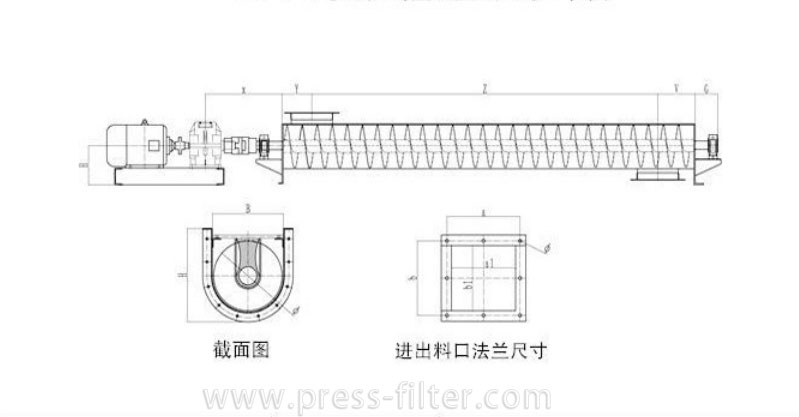

Şaftlı Helezon Konveyör Çizimi
Şaftlı Helezon Konveyörün Avantajları
- Makinenin vida gövdesi küçük çapa ve yüksek taşıma kapasitesine sahiptir, dişli redüksiyonu ile çalışır, büyük tork sağlar, düşük gürültü üretir ve yağ sızıntısını önlemek için tasarlanmıştır, böylece zaman içinde uzun süreli ve güvenilir kullanım sağlar.
- Makinenin vida gövdesi küçük çaplıdır, büyük bir taşıma kapasitesine sahiptir, dişli redüksiyonu kullanır, büyük bir torka sahiptir, düşük gürültülüdür, yağ sızıntısı yoktur ve uzun süre kullanılabilir.
- Gövde güçlüdür ve güçlü bir taşıma kapasitesine sahiptir. Kömür cevheri ve diğer malzemelerin gövde üzerindeki dış kuvvet etkisine dayanabilir.
- Kalınlaştırılmış çelik plakadan yapılmıştır, kullanımı kolaydır, güzel bir görünüme sahiptir ve taşıma işlemi sırasında deforme olmaz.
- Basit yapısı, kısa gövdesi, kurulumu ve kullanımı kolay, kömür madenciliği makinesi koşu parkuru olarak da kullanılabilir.
Şaftlı Helezon Konveyör Parametreleri
| Model | Hız （r/dak） | Taşıma kapasitesi （m³/h） | Güç （kw） | Açı (derece) | Çap（mm） | Uzunluk （m） |
|---|---|---|---|---|---|---|
| LS100 | 75-180 | 2.2-6.5 | 1.1-2.2 | 0-60 | 100 | 3-30 |
| LS200 | 75-180 | 5.5-16.5 | 3-7.5 | 0-60 | 200 | 3-40 |
| LS315 | 60-165 | 12-37 | 5.5-15 | 0-60 | 315 | 3-50 |
| LS400 | 60-165 | 22-65 | 7.5-22 | 0-60 | 400 | 3-50 |
| LS500 | 40-160 | 35-100 | 11月30日 | 0-60 | 500 | 3-50 |
| LS630 | 40-120 | 65-140 | 22-45 | 0-60 | 630 | 3-50 |
| LS800 | 20-110 | 100-280 | 30-75 | 0-60 | 800 | 3-50 |
