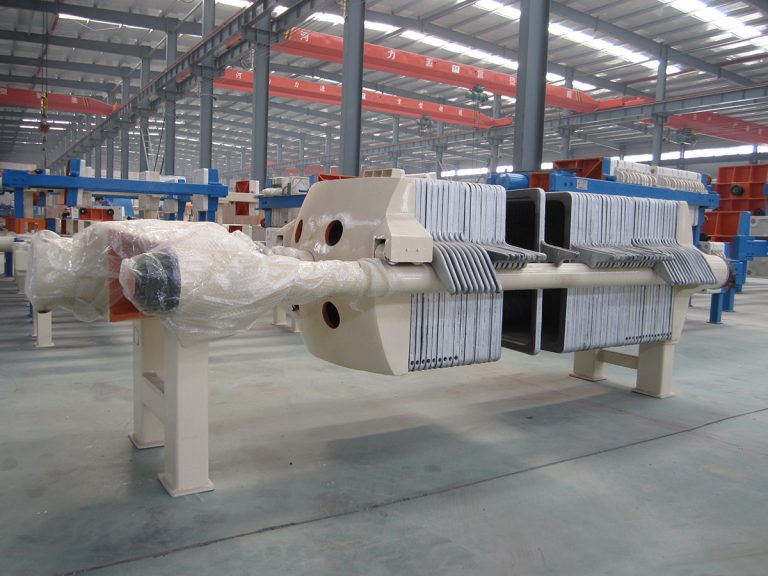

Dökme Demir Filtre Presi

Dökme Demir Filtre Presi Giriş:

Dökme demir filtre presi, baskı plakaları, dökme demir sıkıştırma plakaları (manuel sıkıştırma, mekanik sıkıştırma, hidrolik sıkıştırma), yağ silindiri gövdeleri ve ana kirişlerden oluşan bir tip katı-sıvı filtrasyon ekipmanıdır.

Dökme demir filtre plakaları çeşitli filtrelemeler için uygundur yüksek sıcaklık malzemeleri Özellikle 80-100 dereceden daha yüksek sıcaklıklar için yüksek sıcaklık dayanımına sahiptir.

Dökme demir filtre pres elemanları:

Hidrolik sıkıştırma: Hidrolik sıkıştırma mekanizması bir hidrolik istasyon, yağ silindiri, vida ve kilitleme somunundan oluşur. Hidrolik basınç uygulandığında, dişli pompa aracılığıyla hidrolik istasyona yüksek basınçlı yağ sağlamak için manuel valf itilir, bu da piston çubuğunun ve vida çubuğunun dışarı itilmesine ve plaka çerçevesini sıkıştırmak için orta üst plakanın itilmesine neden olur.

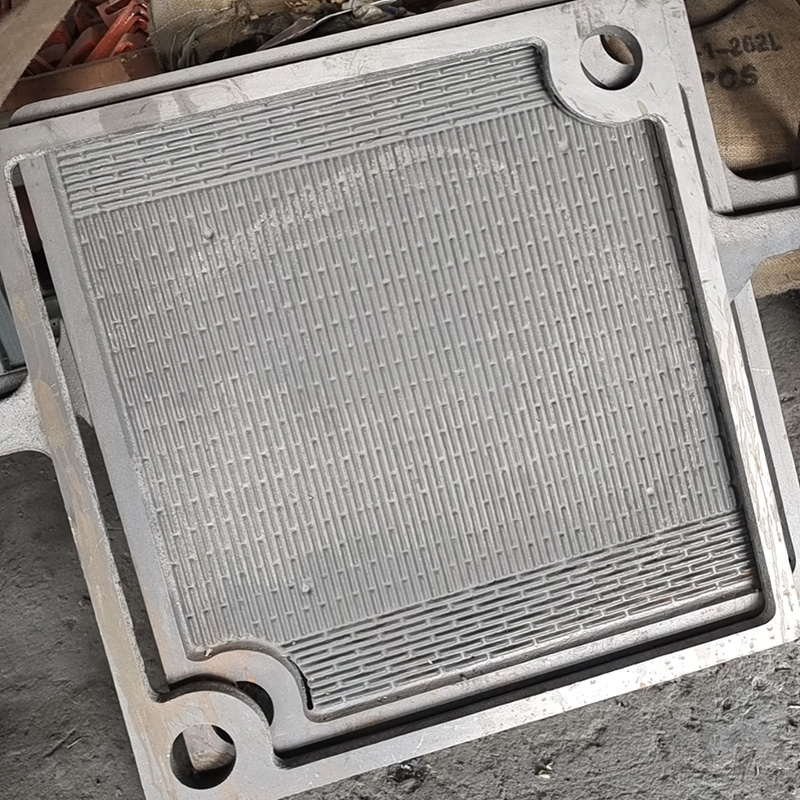

Filtreleme kısmı: ana kiriş üzerine belirli bir düzende yerleştirilmiş dökme demir filtre plakalarından ve filtre plakaları arasına sıkıştırılmış filtre bezinden oluşur. Dökme demir filtre plakaları ve filtre bezi dönüşümlü olarak düzenlenerek birkaç bağımsız filtreleme ünitesi oluşturur.

Çekme parçası: Otomatik çekme parçası bir hidrolik motor, bir robotik kol, bir aktarma mekanizması ve bir süspansiyon cihazından oluşur.

Dökme Demir Filtre Pres Özellikleri:

Dökme demir filtre presinin temel özelliği, sıradan filtre presinden farklı olarak yüksek sıcaklık direncine sahip olmasıdır. Filtre plakası malzemesi, iyi yüksek sıcaklık direnci (200 ℃'ye kadar), yüksek mukavemet ve yüksek basınç direnci (filtre basıncı <= 0.6mpa) ve uzun hizmet ömrü (10 yıl ve üzeri) ile yüksek kaliteli dökme demir veya sünek demirden hassas dökümdür. Bu nedenle, petrol, kimya, metalurji, yağ, seramik vb. endüstrilerde katı-sıvı ayırmada yaygın olarak kullanılmaktadır.

Şu anda, plaka tipine göre iki tip dökme demir filtre presi bulunmaktadır:

1. 1. Plaka ve çerçeve tipi dökme demir filtre presi: Geniş bir alanı kaplar ve sadece plakalar manuel olarak çekilebilir, bu nedenle manuel boşaltma gereklidir. Gömme plakalı filtre presleri ile karşılaştırıldığında, bu tip ince partiküllerin filtreleme etkisi daha iyidir.
   2. Gömme plakalı dökme demir filtre presi: Yüksek verimlilik ve iyi etki ile Gömme plakalı dökme demir filtre presi, plaka ve çerçeve tipine kıyasla daha pratiktir ve iki tür plaka çekme yöntemi vardır: manuel ve otomatik. Otomatik plaka çekme tipi daha yüksek bir otomasyon derecesine sahiptir, işçilikten tasarruf sağlar ve üretim verimliliğini artırır.

Dökme Demir Filtre Pres Çalışma Prensibi:

Tüm filtre plakaları, hareketli kafa plakası ile sabit kuyruk plakası arasına bastırılır, böylece bitişik filtre plakasının etrafında sızdırmaz bir filtreleme odası oluşturulur. Tüm filtre odaları posa ile doldurulduktan sonra basınçlı filtrasyon işlemi başlar ve bulamaç besleme pompası ile posadan ayrılır Katı partiküller filtre bezinin bariyeri nedeniyle filtre odasında bırakılır ve filtrat filtre plakası üzerindeki drenaj kanalı boyunca filtre bezinden boşaltılır ve filtrat boşaltılmaz, yani susuzlaştırma işlemi tamamlanır. Bu noktada, malzeme durdurulabilir ve kafa plakası orijinal konumuna geri döndürülür.

Dökme demir filtre pres uygulaması:

Konsantre işleme, endüstriyel mineraller, metalürjik işleme, kimyasal işleme, gıda ve ilaç endüstrilerinin yanı sıra atık işleme ve atık su arıtma.

Parametreler:

Plaka boyutu: 320x320mm, 450x450mm, 630x630mm, 800x800mm, 1000x100mm.

Filtreleme Alanı 10 ila 200 m2 arasındadır.

Besleme Pompası Basıncı: 6 bar.
