Russian Dikey Yaprak Filtre

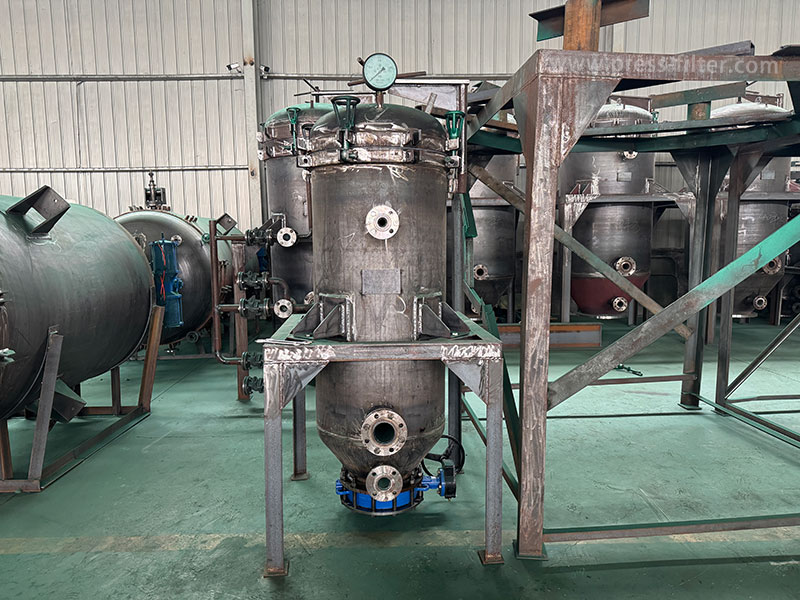

Yaprak Filtresinin Yapısal Bileşimi
Bu ekipman temel olarak bir filtre tankı, filtre tabakaları, bir boşaltma mekanizması ve bir kapak kaldırma mekanizmasından oluşur. Filtrasyonun temel bileşenleri olan filtre tabakaları, çok katmanlı paslanmaz çelik ağdan yapılmıştır. Aynı filtreleme alanına sahip diğer kapalı filtreleme sistemlerine kıyasla, bu ünite daha az yer kaplar; dikey yapısı, filtre kekinin titreşim yoluyla boşaltılmasını kolaylaştırır.

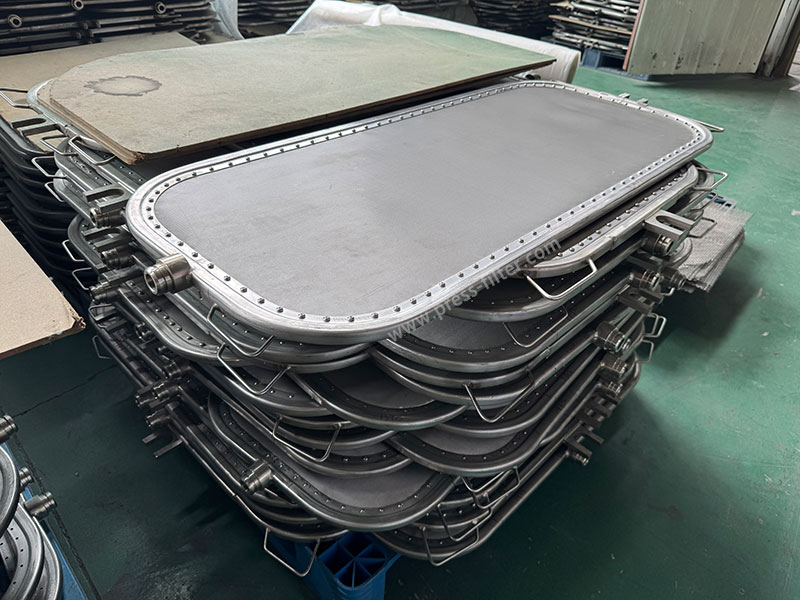

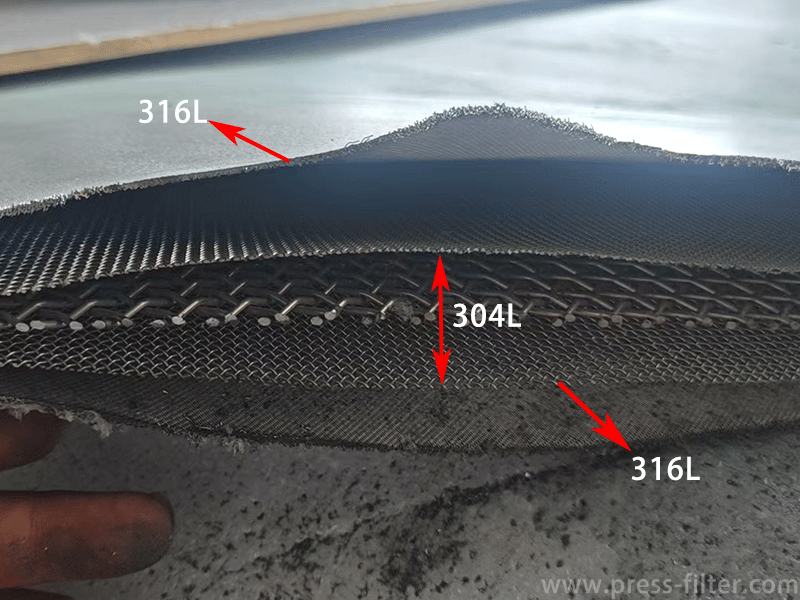

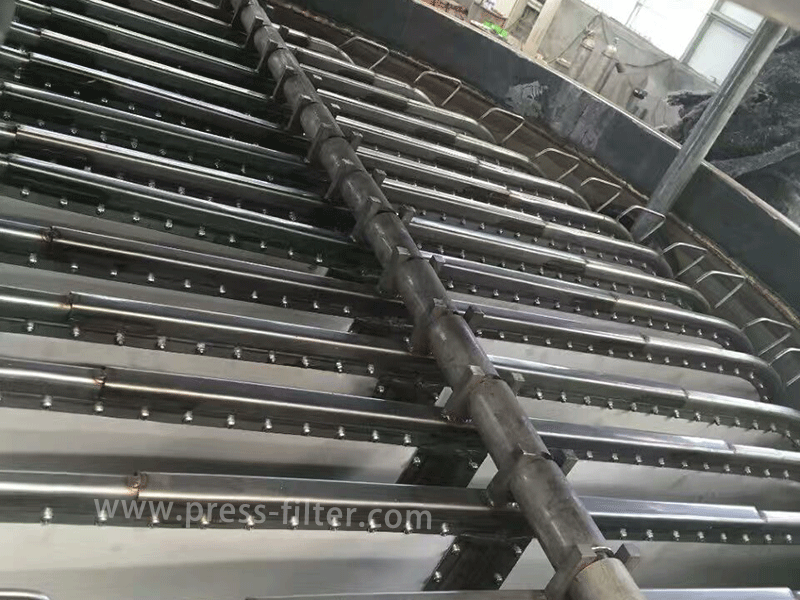

Yaprak tipi filtre elemanı, genellikle farklı göze aralıklarına sahip beş kat metal ağın birbirine perçinlenmesiyle oluşturulur ve dikdörtgen veya dairesel bir paslanmaz çelik çerçeve ile çevrelenir. Ağ yoğunluğu dış katmanlardan iç katmanlara doğru artar. En dıştaki iki katman 316 paslanmaz çelikten, içteki üç katman ise 304 paslanmaz çelikten yapılmıştır. Filtre yaprağının alt kısmı, süzüntü toplama manifoldunun boşaltma açıklığına yerleştirilir ve sızdırmaz bir bağlantı sağlamak üzere bir lastik conta kullanılır.
Dikey Kanatlı Filtrenin Çalışma Prensibi
Süzülecek sıvı, besleme pompası aracılığıyla sızdırmaz filtre tankına girer. Basınç altında sıvı, filtre yapraklarının dışından iç kısmına doğru filtre ağından geçerken, katı parçacıklar yüzeyde tutulur.
Filtrasyon işlemi devam ettikçe, ağ yüzeyindeki filtre keki kademeli olarak kalınlaşarak daha kararlı bir filtrasyon tabakası oluşturur. Arıtılmış sıvı, iç kanallardan toplanır ve çıkıştan dışarı verilir. Daha yüksek filtrasyon hassasiyeti gerektiren malzemeler için, diyatomlu toprak veya perlit gibi filtre yardımcı maddeleri kullanılarak filtre yaprakları önceden kaplanabilir ve bir filtrasyon tabakası oluşturulabilir.
Filtrasyon işlemi tamamlandıktan sonra, ekipmandan kalan sıvıyı tamamen boşaltmak ve filtre kekinin nem içeriğini azaltmak amacıyla taşma deliğinden hava verilir. Ardından, titreşim mekanizması devreye sokularak filtre kekinin filtre yapraklarının yüzeylerinden ayrılması sağlanır ve böylece kek, alt boşaltma deliğinden dışarı atılır.
Dikey yapraklı filtrenin ayda sadece bir kez temizlenmesi yeterlidir.
Dikey yaprak filtrenin özellikleri ve avantajları
Dikey filtre elemanı, paslanmaz çelik kompozit bir elekten yapılmıştır; bu elek, korozyon direnci, kolay temizlik ve uzun hizmet ömrü (2–3 yıl) gibi özelliklere sahiptir. Bu özellikleri, deliklerinin tıkanması kolay olmayan ve bakım maliyeti düşük olan geleneksel filtre bezinden çok daha üstündür.
Boru hattı, tamamen kapalı bir filtreye bağlanmıştır. Geleneksel plaka ve çerçeve filtrelerin açık hava filtreleriyle karşılaştırıldığında, tamamen kapalı filtre malzemesi kirlenmez, buharlaşmaz, malzeme kaybı azdır ve daha yüksek kalitededir.
Dikey basınçlı yaprak filtrenin filtre tülü ayda bir kez temizlenir ve normal kullanım koşullarında üç yıl boyunca filtre tülünü değiştirmeye gerek yoktur. Geleneksel plaka ve çerçeve filtreyle karşılaştırıldığında, basınçlı yaprak filtrenin filtreleme işleminden sonra bir kez temizlenmesi yeterlidir; buna karşılık filtre bezinin ise 3-5 günde bir değiştirilmesi gerekir. Bu da işçilik maliyetlerini ve üretim maliyetlerini düşürür.
Dikey yapraklı filtre presi, manuel cüruf temizleme işlemine gerek kalmadan cürufu otomatik olarak tahliye edebilen bir titreşimli cüruf tahliye cihazıyla donatılmıştır. Manuel cüruf temizleme gerektiren geleneksel plaka ve çerçeve filtrelerle karşılaştırıldığında, dikey yapraklı filtre yüksek derecede otomasyona sahiptir ve bu da zaman tasarrufu sağlar. Üretim verimliliği artar ve üretim maliyeti düşer.
Dikey yaprak filtre parametreleri
| Model | Filtreleme Alanı (m²) | Filtre Keki Hacmi (L) | Yiyeceklik Yağ Üretim Kapasitesi (T/h) | Reçine Kapasitesi (T/h) | İçecek Kapasitesi (T/h) | Nominal Basınç (MPa) | Maks. Basınç (MPa) | Çalışma Sıcaklığı (℃) | Filtre Haznesi Hacmi (L) | Makine Ağırlığı (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| DWL-2 | 2 | 30 | 0.4–0.6 | 1–1.5 | 1–3 | 0.1–0.4 | 0.6 | ≤150 | 120 | 300 |
| DWL-4 | 4 | 60 | 0.5–1.2 | 2–3 | 2–5 | 250 | 400 | |||
| DWL-8 | 8 | 105 | 1–1.8 | 3–6 | 4–7 | 420 | 600 | |||
| DWL-10 | 10 | 150 | 1.6–3 | 5–8 | 6–9 | 800 | 900 | |||
| DWL-12 | 12 | 240 | 2–4 | 6–9 | 8–11 | 1000 | 1100 | |||
| DWL-15 | 15 | 300 | 3–5 | 7–12 | 10–13 | 1300 | 1300 | |||
| DWL-20 | 20 | 400 | 4–6 | 9–15 | 12–17 | 1680 | 1700 | |||
| DWL-25 | 25 | 500 | 5–7 | 12–19 | 16–21 | 1900 | 2000 | |||
| DWL-30 | 30 | 600 | 6–8 | 14–23 | 19–25 | 2300 | 2500 |
Dikey basınçlı yaprak filtre uygulamaları
Petrokimya: polieter, dizel, yağlama yağı, beyaz yağ, transformatör yağı
Mineral yağ ve baz yağ: dibütil ester, dioktil ester
Yağ: ham yağ, sürüklenme yağı, gazlaştırma yağı, kışlama yağı, vb.
Gıda: jelatin, salata yağı, nişasta, şurup, monosodyum glutamat, süt vb.
Farmasötikler: hidrojen peroksit, C vitamini, gliserin vb.
Kaplamalar: vernik, reçine boya, gerçek cila, 685 vernik vb.

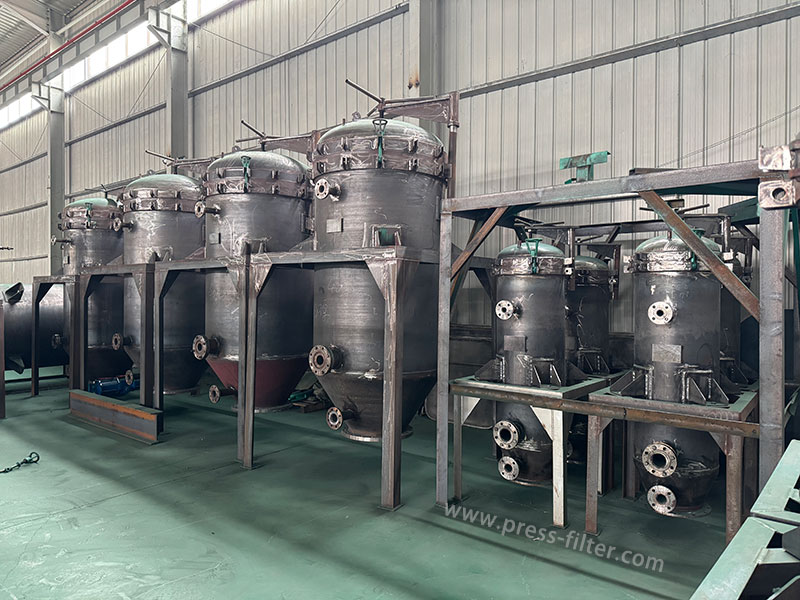

Dikey Yaprak Filtre – Bitmiş ürün
